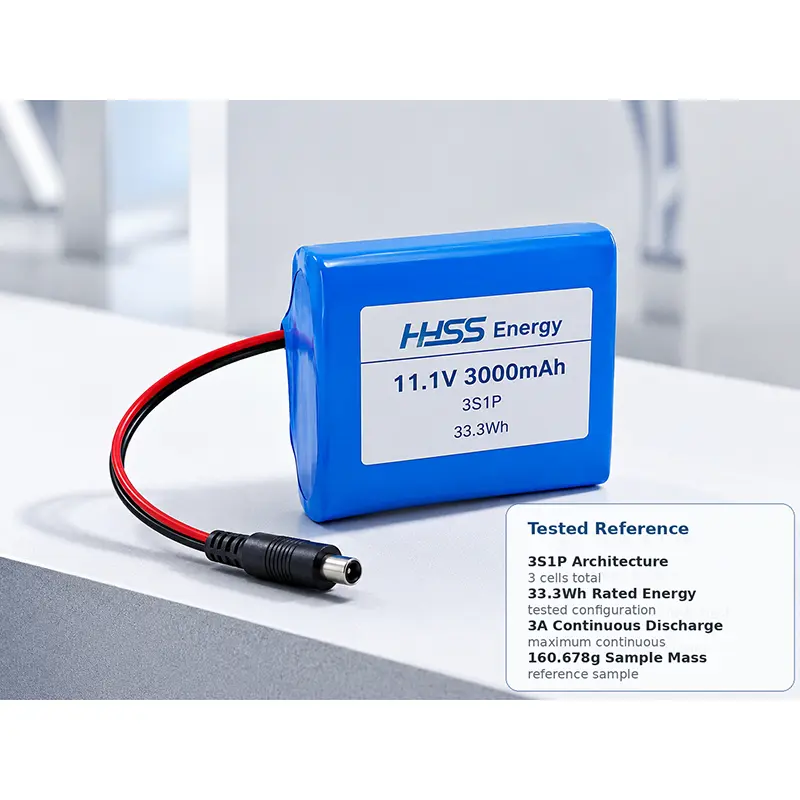

11,1 V 3000 mAh Akku

Der 11,1-V-3000-mAh-Akku des HSS-Energielieferanten verwendet drei 18650-3000-Zylinderzellen in einer getesteten 3S1P-Konfiguration, um eine Nennspannung von 11,1 V, 3000 mAh und 33,3 Wh für kompakte tragbare Geräte bereitzustellen. Die Referenzkonfiguration bietet eine begrenzte Ladespannung von 12,6 V, eine Entladeunterbrechung von 9,0 V und eine maximale kontinuierliche Ladung und Entladung von bis zu 3 A; Stecker- und Kabeldetails bleiben gerätespezifisch.

Technische Spezifikationen

Spezifikationshinweis: Die oben genannten Werte gelten für die getestete Referenzkonfiguration. Änderungen an der Zelle, dem Schutzdesign, dem Stecker, dem Kabel oder der Packstruktur erfordern eine erneute Integration und Dokumentationsprüfung.

Kompaktes Design für enge Batterieräume

Diese kompakte Konfiguration ist als 11,1-V-3000-mAh-Akku konzipiert und legt Wert auf Platz und Masse des Akkus gegenüber maximaler Laufzeit. Sein kleinerer getesteter Akku ist der Hauptgrund, ihn der 6000-mAh-Alternative vorzuziehen.

Welche 11,1-V-Konfiguration passt zu Ihrem Gerät?

Passform, Aufladung und Integration

Mechanische Passform vor Kapazität

Der getestete 69,6 × 55,2 × 19,2 mm große Umschlag sorgt dafür, dass diese Konfiguration eher auf Platzeffizienz als auf maximale gespeicherte Energie ausgerichtet ist. Dadurch kann im Inneren mehr Platz für Elektronik, Displays, Sensoren oder Gehäusefunktionen gelassen werden, die fertige Installation benötigt jedoch immer noch Freiraum für Isolierung, Leitungsausgang, Steckergehäuse und Kabelbiegeradius.

Wenn ein Gerät die gleiche Drei-Serien-Spannungsplattform benötigt, aber kein breiteres Parallelzellen-Layout akzeptieren kann, bietet ein 3S 3000 mAh Li-Ionen-Akku einen praktischen mechanischen Ausgangspunkt. Das letzte Fach muss noch anhand der tatsächlichen Steckerausrichtung, des Kabelausgangs und des Kabelbiegeradius überprüft werden und nicht nur an den Batterieabmessungen.

Passende elektrische Passform und Ladegerät

Die Ladekompatibilität sollte den getesteten elektrischen Grenzwerten entsprechen: 12,6 V begrenzte Ladespannung, 600 mA Standardladestrom, bis zu 3 A maximaler Dauerladestrom, 60 mA Endladestrom und eine Entladeunterbrechung von 9,0 V. Ladegerät, Schutzschaltung und Niederspannungsverhalten des Geräts müssen als ein System funktionieren.

Ebenso wichtig ist die Lastanpassung. In Handinstrumenten und tragbaren Steuergeräten kann ein 3000-mAh-18650-Akku gut funktionieren, wenn die normale Last und der kurzfristige vorübergehende Bedarf innerhalb des validierten Stromfensters bleiben. Motoren, Heizungen oder höhere Anlaufströme erfordern möglicherweise eine andere Zellen- oder Schutzkonfiguration.

Laufzeit, Anwendung und Kompromiss

Die klarste Anwendungsrichtung ist kompakte tragbare Elektronik: Überwachungsgeräte, Handinstrumente, tragbare Steuerterminals und ähnliche Produkte, bei denen die Batteriemasse die Benutzerfreundlichkeit beeinträchtigt. Ein 11,1-V-Lithium-Ionen-Akku mit 3.000 mAh ist am stärksten, wenn es wichtiger ist, das Gerät kleiner zu halten als die Laufzeit durch einen zusätzlichen parallelen Zellenpfad zu verlängern.

Der Kompromiss bleibt die Laufzeit. Mit einer Nennenergie von 33,3 Wh speichert das Paket die Hälfte der Energie der 6000-mAh-Alternative, daher sollte die Betriebszeit anhand von Arbeitszyklus, Bildschirmnutzung, Sensorlast, Kommunikationsmodulen und Standby-Zeiten überprüft werden. Für Käufer, die einen 11,1-V-3-Ah-Lithium-Ionen-Akku evaluieren, kann dieser Kompromiss immer noch attraktiv sein, wenn ein kleineres 3S1P-Layout dazu beiträgt, das Gehäuse kompakt zu halten und mehr Platz im Inneren für den Rest des Geräts lässt.

Endgültige Integrationsentscheidung

Wenn das Gerät das größere Paket mit den Maßen 110,6 × 67,7 × 19,2 mm problemlos aufnehmen kann, bietet die Option mit höherer Kapazität möglicherweise eine bessere Laufzeitspanne. Beim 11,1-V-3000-mAh-Akkupack sind minimale Größe und Masse nach wie vor die Hauptgründe für die Wahl der getesteten Konfiguration von 69,6 × 55,2 × 19,2 mm.

Anwendung und physikalische Referenz

Bildanwendbarkeit

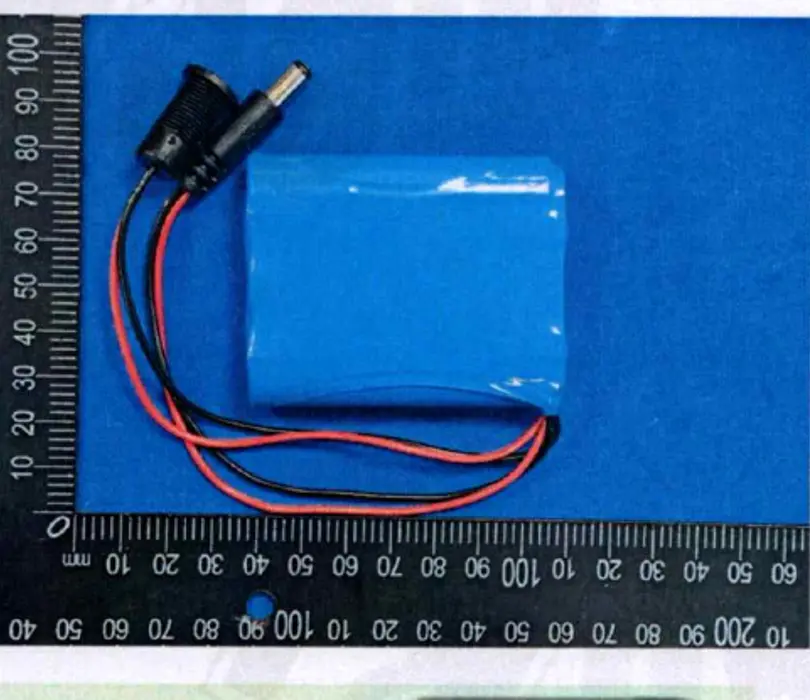

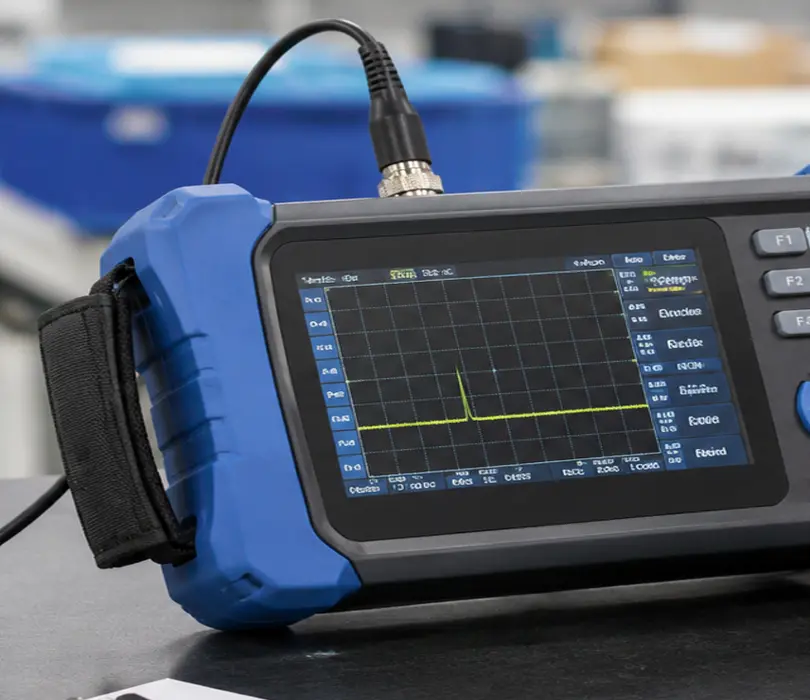

Das Anwendungsbild zeigt die Verwendungsrichtung eines kompakten 18650-Packs für tragbare Geräte. Das getestete Beispielbild zeigt die Form des Referenzpakets, die Leitungsanordnung und den Stecker, die in den unterstützenden Testdateien verwendet werden.

Geprüfte Verpackungsreferenz

Geprüfte Verpackungsreferenz für die dokumentierte Transportkonfiguration.

Test- und Transportdokumentation

Das getestete 33,3-Wh-Paket wird durch die genauen Test- und Transportdateien unterstützt, die unten in der Vorschau angezeigt werden. Vollständige Dokumente können zur Projektprüfung oder Auftragsbestätigung bereitgestellt werden.

Anwendbarkeit des Dokuments: Diese Aufzeichnungen gelten für die getestete Konfiguration und die dokumentierten Transport-/Verpackungsbedingungen. Die Anwendbarkeit sollte erneut bestätigt werden, wenn sich die Batterie- oder Versandkonfiguration ändert.

Kurze FAQ

Ist das eine 12V-Batterie?

Es handelt sich um einen Lithium-Ionen-Akku mit drei Serien und einer Nennspannung von 11,1 V. Die getestete Konfiguration weist eine begrenzte Ladespannung von 12,6 V und eine Entladeunterbrechung von 9,0 V auf.

Was bedeutet die 3A-Bewertung?

Die getestete Konfiguration gibt 3000 mA als maximalen Dauerladestrom und 3000 mA als maximalen Dauerentladestrom an. Hier wird kein höherer Spitzenstromwert beansprucht.

Können Stecker und Kabel ausgetauscht werden?

Bei einem benutzerdefinierten Akkupack sollten Steckertyp, Polarität, Kabellänge und Ausgangsrichtung mit dem endgültigen Gerät abgeglichen werden.

Welche Dokumentation ist verfügbar?

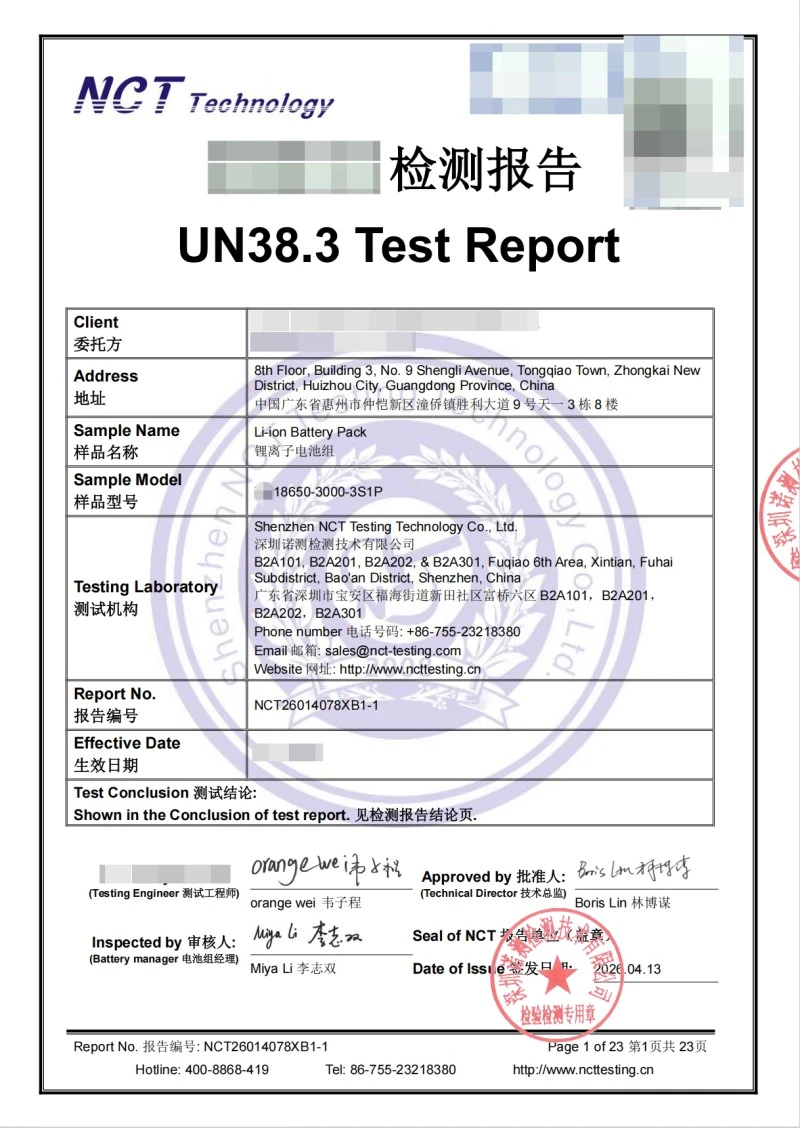

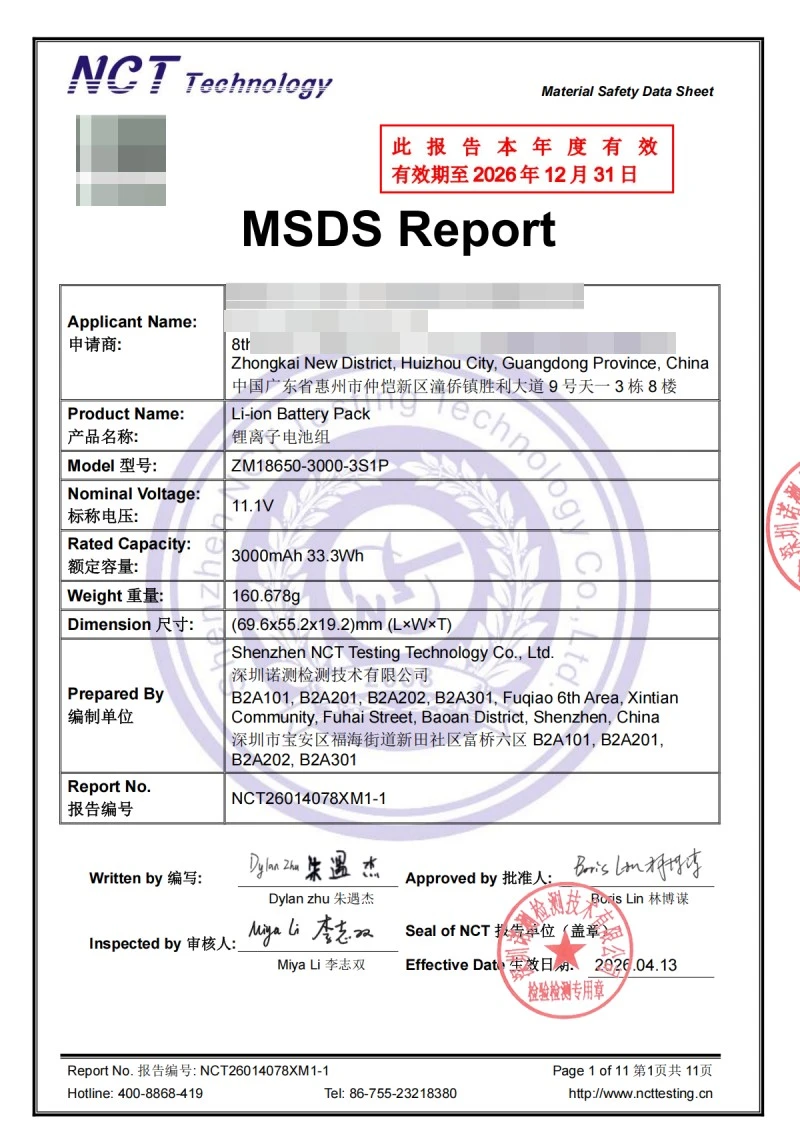

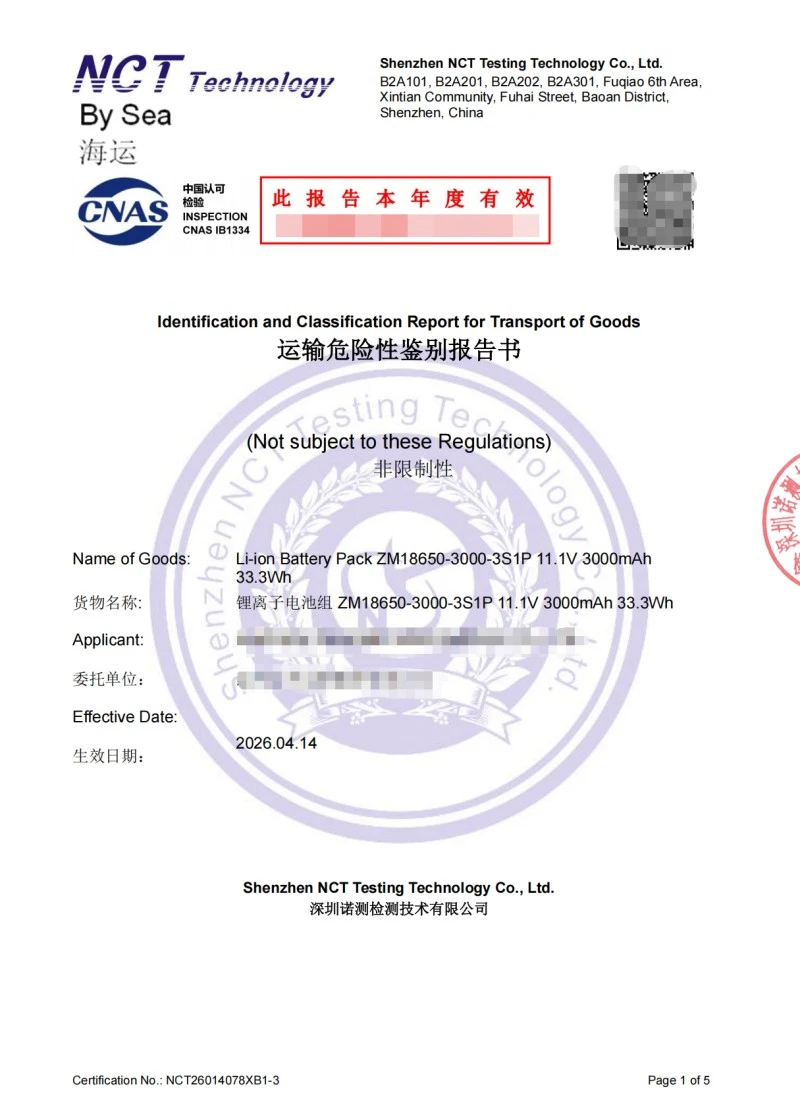

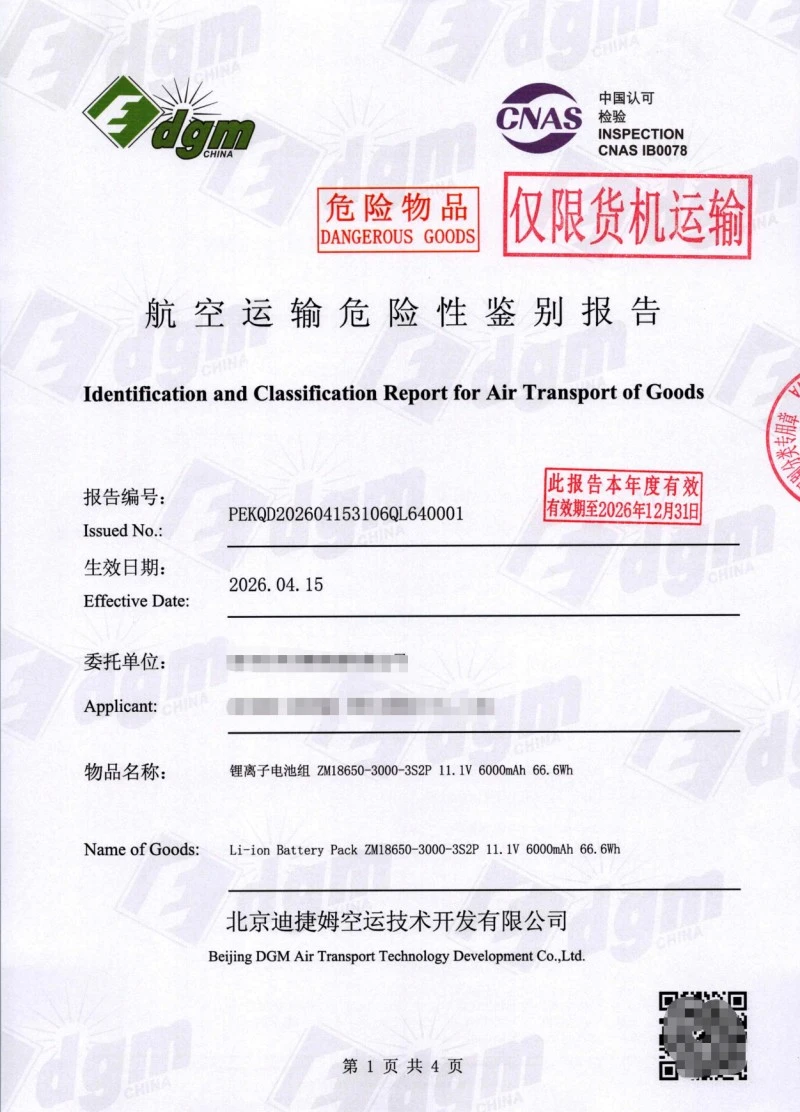

Für die getestete 11,1-V-3000-mAh-Akkukonfiguration sind UN38.3-, Sicherheitsdatenblatt-, Seetransport-, Lufttransport- und Verpackungstestaufzeichnungen verfügbar.

Wann ist die 6000-mAh-Version besser geeignet?

Wählen Sie die 6000-mAh-3S2P-Konfiguration, wenn eine längere Laufzeit, 66,6 Wh Energie und bis zu 6 A kontinuierliche Entladung wichtiger sind als die minimale Batteriegröße und -masse und das Gerät das größere Paket von 110,6 × 67,7 × 19,2 mm aufnehmen kann.

Vor der endgültigen Integration zu bestätigende Informationen

· Gerät/Anwendung und Betriebsspannung

· Normalstrom und Anlauf-/Übergangsstrom

· Erforderliche Laufzeit

· Verfügbarer Batterieraum und Gewichtsbeschränkung

· Ladeausgang und Lademethode

· Anschlussfoto/-typ, Polarität und Kabellänge
