100-kWh-Energiespeicherbatterie

Für Integratoren, die Lieferanten für die 100-kWh-Energiespeicherbatterie vergleichen, bietet die HSS Energy Factory Modulauswahl, Rack- oder Außenschrankoptionen, Beschriftung und Kommunikationskonfiguration rund um das Projekt. Der Name beschreibt eine Marktkapazitätsklasse, nicht für jede Anlage einen genauen Energiewert. Für die Referenz mit sechs Modulen gibt die Katalogsystemtabelle eine Nennenergie von 96,46 kWh an, während sechs Module mit 16,08 kWh ungefähr 96,48 kWh ergeben. In derselben Tabelle sind 86,81 kWh nutzbare Energie bei 90 % DOD aufgeführt. Da sich die beiden Nennenergiewerte um 0,02 kWh unterscheiden, haben für eine Bestellung die genehmigte Spezifikation, das Anlagenschema und die Geräteübereinstimmungsaufzeichnung Vorrang.

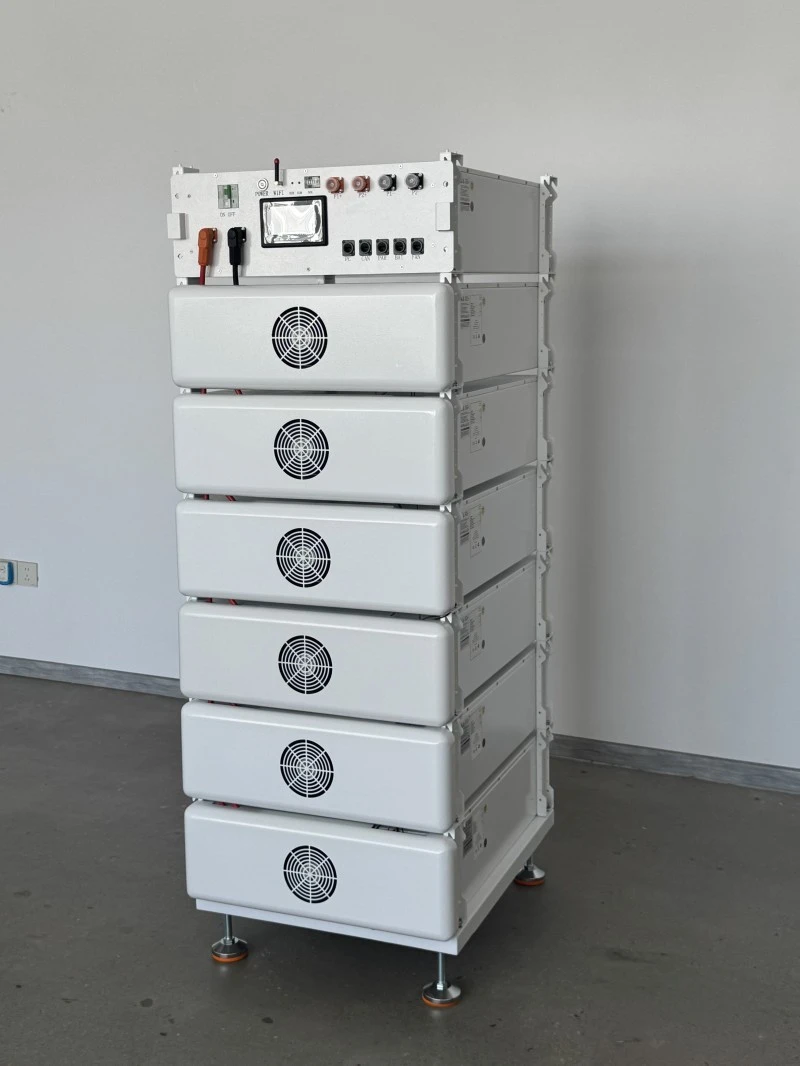

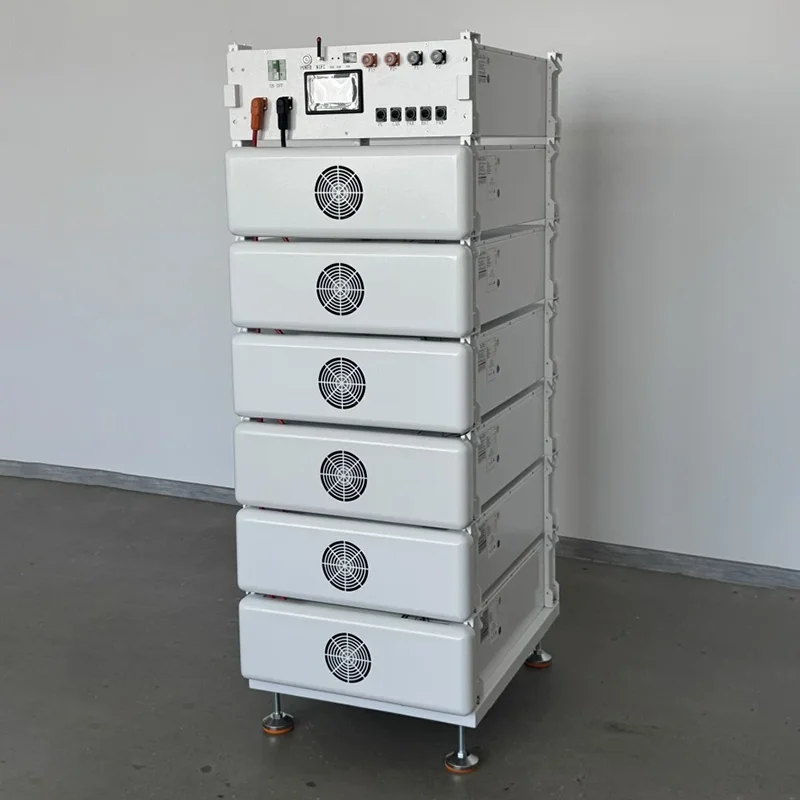

Sechs in Reihe geschaltete 16,08-kWh-Hochspannungs-Rackmodule

Technische Referenzdaten

1. Kapazitätsarchitektur und Modulauswahl

Ein 100-kWh-Hochspannungsbatteriesystem kann verschiedene Modulenergieklassen verwenden: zehn Einheiten mit etwa 10 kWh, sechs Einheiten der 16-kWh-Klasse oder vier Einheiten der 24-kWh-Klasse. Diese Seite konzentriert sich auf sechs 16,08-kWh-Module. Durch eine Änderung der Anordnung ändern sich auch Systemspannung, Rackabmessungen, Gewicht, Versand und Geräteanpassung, sodass die Modulmengen nicht allein durch Energie ersetzt werden können. Während der Konfigurationsprüfung erfasst HSS Energy die Modulanzahl, die Serienspannung und die elektrischen Schnittstellen für die 100-kWh-Energiespeicherbatterie im technischen Anhang der Bestellung.

2. Hochspannungstopologie und PCS-Anpassung

Die Auswahl einer Hochspannungsbatterie beginnt mit dem Gleichspannungsfenster des PCS oder Wechselrichters. Die Referenz mit sechs Modulen hat eine Nennspannung von 307,2 V und einen Betriebsbereich von 278,4 bis 345,6 V. CAN oder RS485 identifiziert eine verfügbare Schnittstelle; es beweist nicht die Protokollkompatibilität. Stellen Sie vor der Produktion die Gerätemarke, das Modell, die Protokollversion und die Pin-Definition zur technischen Überprüfung bereit.

3. Innenregal oder Außenschrank

Als kommerzielle Energiespeicherbatterie kann das System kommerzielles Spitzenmanagement, solaren Eigenverbrauch und ausgewählte Notstromlasten unterstützen und eignet sich möglicherweise auch für Häuser mit hohem Verbrauch oder kleinere Projekte. Der Katalog listet IP20 für die Indoor-Rack-Anordnung auf. Für die Platzierung im Freien kann ein optionaler IP55-Schrank verwendet werden, die Schutzart ersetzt jedoch nicht die Überprüfung der Umgebungstemperatur, des Luftstroms, des Fundaments, des Wartungsfreiraums und der örtlichen elektrischen Anforderungen.

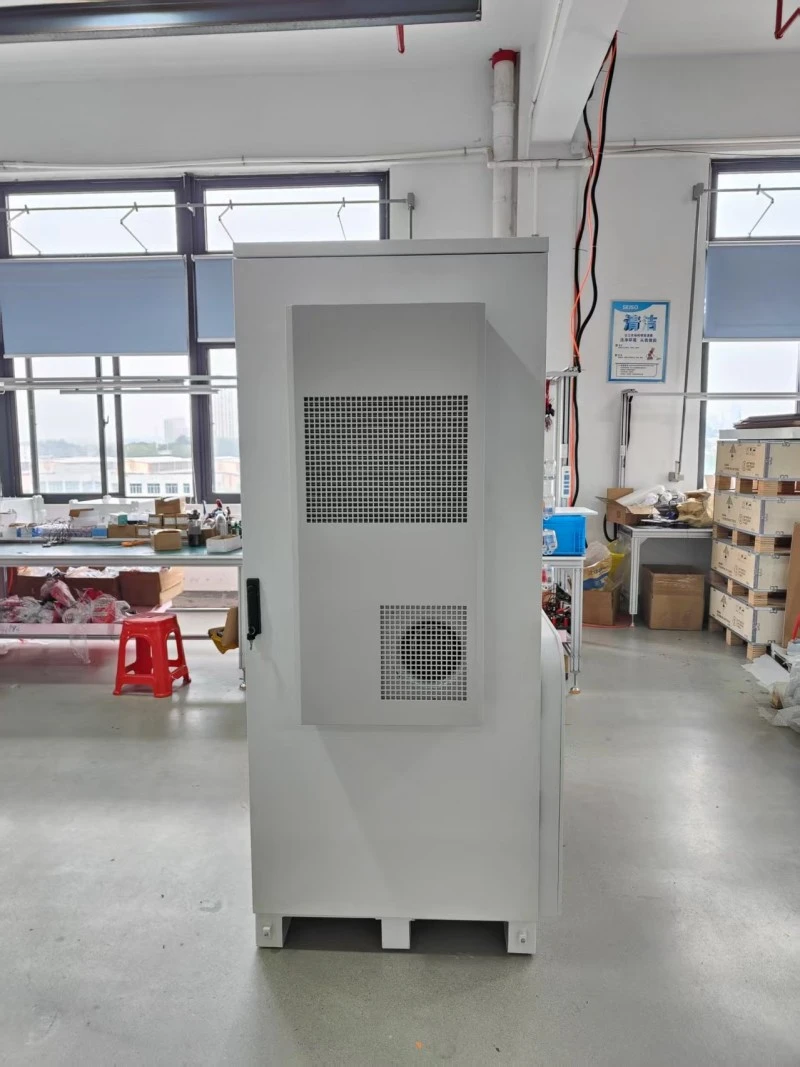

Schutzschrank für den Außenbereich; Interne Module, Luftstrom und Schnittstellen werden für jede Bestellung bestätigt

4. Modularer Aufbau und Servicezugang

Eine im Rack montierte LiFePO4-Batterie verwendet unabhängige Module mit einer Hauptsteuereinheit, wodurch Werksinspektion, geteilter Versand und Servicezugriff praktischer werden. Ein Modul der 16-kWh-Klasse wiegt etwa 118 kg, während die Katalogreferenz für das System mit sechs Modulen etwa 782 kg beträgt. Daher sollten die Regalbeladung, die Zugangswege und die Hebe- oder Gabelstapleranordnung bereits in der Angebotsphase besprochen werden. Detaillierte Installations-, Verkabelungs- und Inbetriebnahmeanweisungen gehören zum Produkthandbuch.

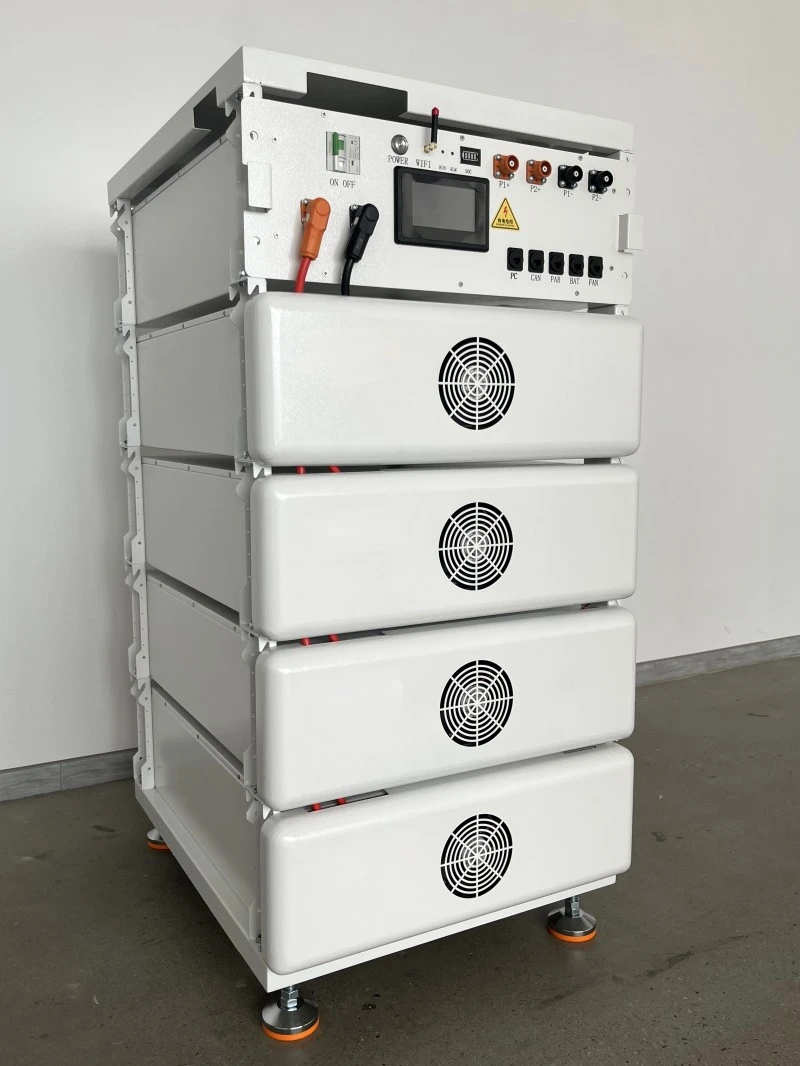

Nahansicht des Modulstapels und der Hauptsteuereinheit; Der fotografierte Stapel ist eine Konstruktionsreferenz, nicht die Anordnung des Systems mit sechs Modulen

5. BMS, Lüfterkühlung und Betriebsgrenzen

Das Hochspannungs-Lithiumbatteriesystem nutzt das Batteriemanagement, um den Modulstatus zu überwachen und Daten mit übergeordneten Geräten über CAN oder RS485 auszutauschen. Der Katalog gibt 160 A als empfohlenen Lade-/Entladestrom und 200 A als Maximum an, wobei darauf hingewiesen wird, dass die Strombelastbarkeit von der Temperatur und dem Ladezustand beeinflusst wird. Lüfterkühlung, der Arbeitsbereich von -10 °C bis 55 °C, Luftfeuchtigkeit und Höhengrenzen müssen zusammen betrachtet werden, anstatt einen einzelnen Maximalwert als kontinuierliche Fähigkeit unter allen Bedingungen zu betrachten.

6. Produktionsgenehmigung, OEM/ODM und Zertifizierungsumfang

HSS Energy kann Moduletiketten, Racks, Außenschränke, Anzeigeeinstellungen, Kommunikationskonfiguration und Verpackung für ein definiertes Projekt bestätigen. Vor der Serienproduktion sollten Zeichnungen, Stückliste, Protokoll und Muster genehmigt werden, wobei Montage, Verbindungsinspektion, BMS-Einstellungen und Alterungstestaufzeichnungen pro Charge aufbewahrt werden sollten. Das mitgelieferte CE-EMV-Zertifikat lautet Nr. XK2410013017C und der Modellumfang umfasst 51,2 V 314 Ah-HV. Ob eine angepasste Version innerhalb dieses Umfangs bleibt, muss anhand der endgültig gelieferten Konfiguration überprüft werden.

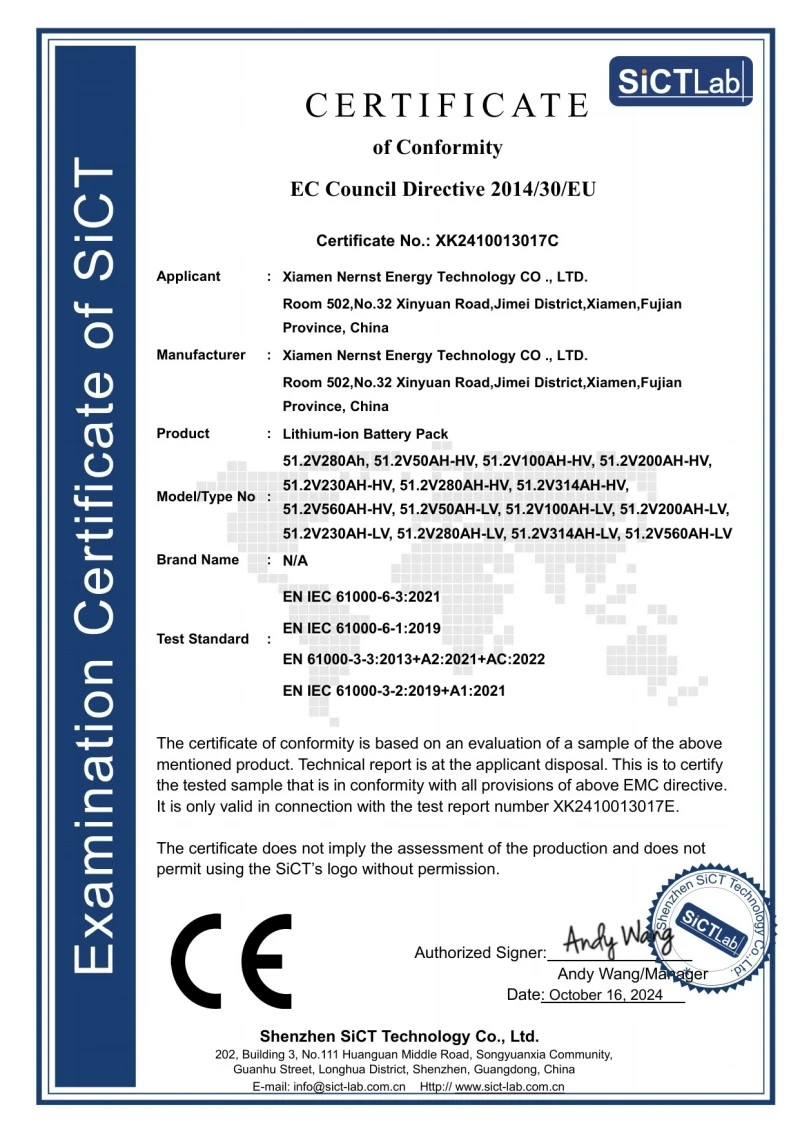

CE-EMV-Zertifikatseite; Zertifikat Nr. XK2410013017C

7. Verpackung, Versand und Projektabwicklung

Bei einem 100-kWh-Lithium-Ionen-Batterieprojekt sind schwere Hochspannungsgeräte erforderlich, sodass für die Module, die Steuereinheit, das Rack und den Schrank möglicherweise separate Schutz-, Rückhalte-, Gefahrgutetiketten und Entladepläne erforderlich sind. Geben Sie zur Versandvorbereitung den Bestimmungsort, die Transportmethode, die Entladebedingungen, die erforderlichen Dokumente an und ob ein kompletter Schrank benötigt wird. Holzkisten- oder Palettendetails, UN3480-Kennzeichnung und Transportpapiere müssen für das tatsächliche Modul und die Route bestätigt werden, anstatt von einem Ausstellungsfoto kopiert zu werden.

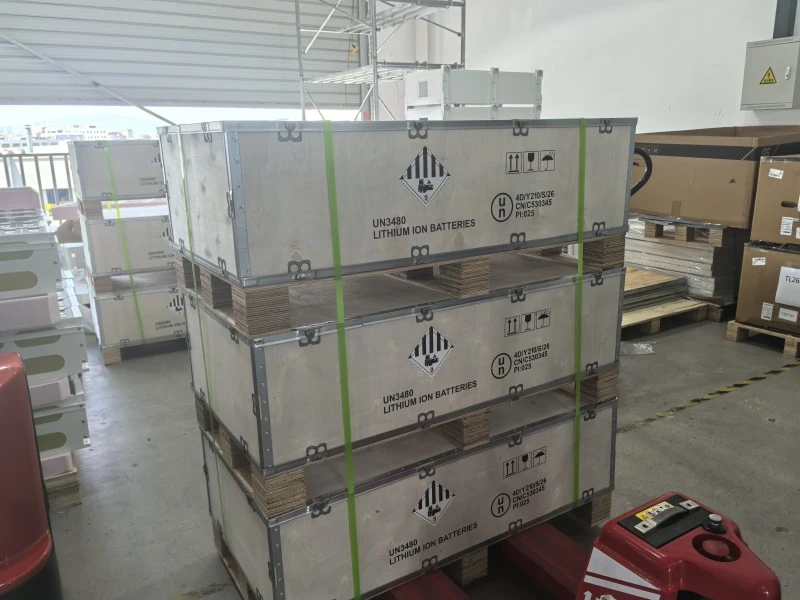

Holzkistenverpackung für Hochvolt-Batteriemodule mit UN3480-Kennzeichnung

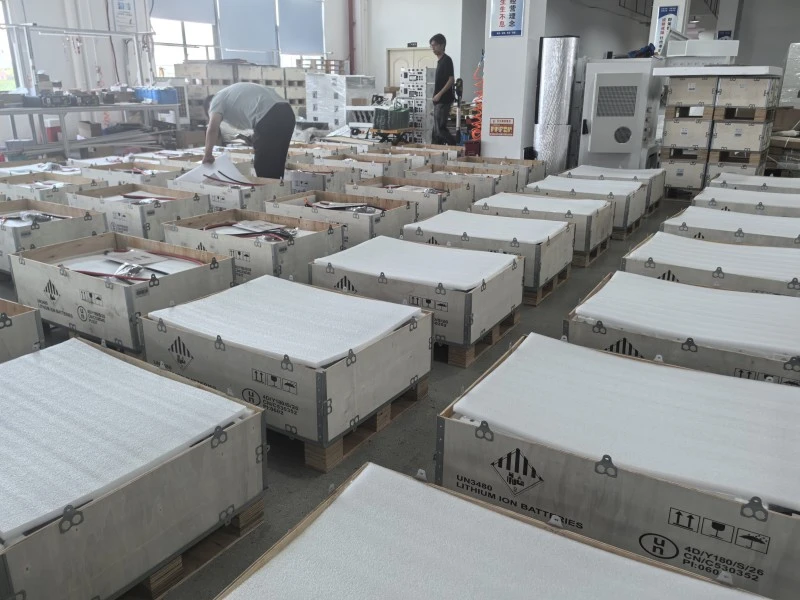

Chargenverpackung in der Werkstatt; Schutzmaterialien, Koffer und Versandlose richten sich nach der Bestellung

Häufig gestellte Fragen

1. Warum heißt das Produkt 100 kWh, wenn sechs Module der 16-kWh-Klasse nicht genau 100 kWh haben?

Bei der Abbildung handelt es sich um eine allgemeine Beschreibung der Kapazitätsklasse. Jedes Referenzmodul hat eine Nennleistung von 16,08 kWh, sechs ergeben also etwa 96,48 kWh; Die Katalogsystemtabelle gibt 96,46 kWh an. Im Angebot und Vertrag sollte die tatsächliche Nennenergie angegeben werden.

2. Können zehn Module der 10kWh-Klasse, sechs Module der 16kWh-Klasse und vier Module der 24kWh-Klasse direkt ausgetauscht werden?

Nein. Systemspannung, Betriebsbereich, Abmessungen, Gewicht, Rack, Hauptcontroller und Gerätekompatibilität können sich ändern. Eine erneute Überprüfung der Systemkonfiguration ist erforderlich.

3. Kann das System im Freien installiert werden?

Ein optionaler IP55-Außenschrank ist erhältlich. Die Gehäusebewertung ist nur ein Teil der Standortgestaltung; Temperatur, Kühlung, Fundament, Kabeleinführung, Serviceraum und örtliche Anforderungen müssen noch bestätigt werden.

4. Bedeutet ein CAN- oder RS485-Anschluss, dass die Batterie an jedes PCS oder jeden Wechselrichter angeschlossen werden kann?

Nein. Ein passender Connector garantiert keine passenden Protokoll-, Adressierungs- oder Datendefinitionen. Geben Sie vor der Bestellung das Gerätemodell, die Protokollversion und die Pin-Definition an.

5. Deckt das CE-Zertifikat automatisch jede OEM-Änderung ab?

Nicht unbedingt. Der mitgelieferte Zertifikatsumfang umfasst 51,2 V 314 Ah-HV, aber Schrank-, Struktur-, Elektro- oder andere Änderungen müssen mit der endgültigen Konfiguration und dem Zertifikatsumfang verglichen werden.

Angebots-Checkliste:Geben Sie bei der Bewertung der 100-kWh-Energiespeicherbatterie die Zielenergie, die bevorzugte Modulanordnung, das PCS- oder Wechselrichtermodell, die Hauptlasten, die Installationsumgebung, die Anforderungen an Innen-Racks oder IP55-Schränke, das Protokoll, die Menge, den Bestimmungsort, die erforderlichen Zertifizierungsdokumente und das Lieferziel an. HSS Energy wird diese Punkte prüfen, bevor die Konfiguration und das kommerzielle Angebot herausgegeben werden.
