215-kWh-Energiespeicherbatterie

HSS Energy bereitet die chinesische 215-kWh-Energiespeicherbatterie für Energiespeicherintegratoren, Installateure, Händler und technische Einkäufer vor, die ein Hochspannungsbatteriepaket mit einer klaren technischen Grenze benötigen. Es sind nicht einfach fünfzehn Module, die in einem Schrank untergebracht sind: Reihenspannung, Master-BMS-Logik, DC-Schutz, Kommunikation, Verkabelung, thermisches Design und PCS- oder Wechselrichteranpassung müssen als ein System betrachtet werden. Käufer können ein Übersichtsdiagramm, ein Gerätemodell und ein Lastprofil senden, um eine Konfigurationsüberprüfung und ein formelles Angebot zu erhalten.

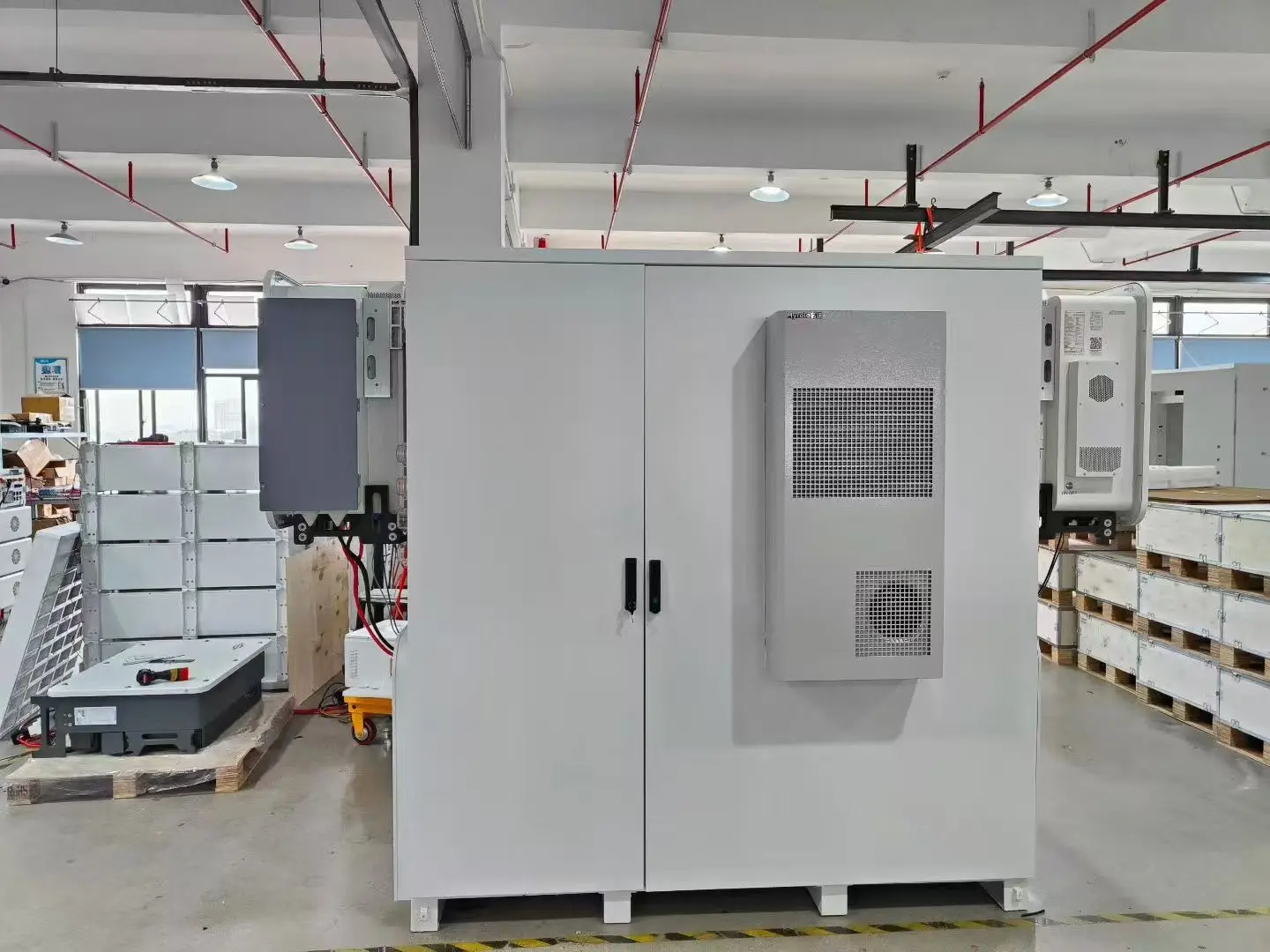

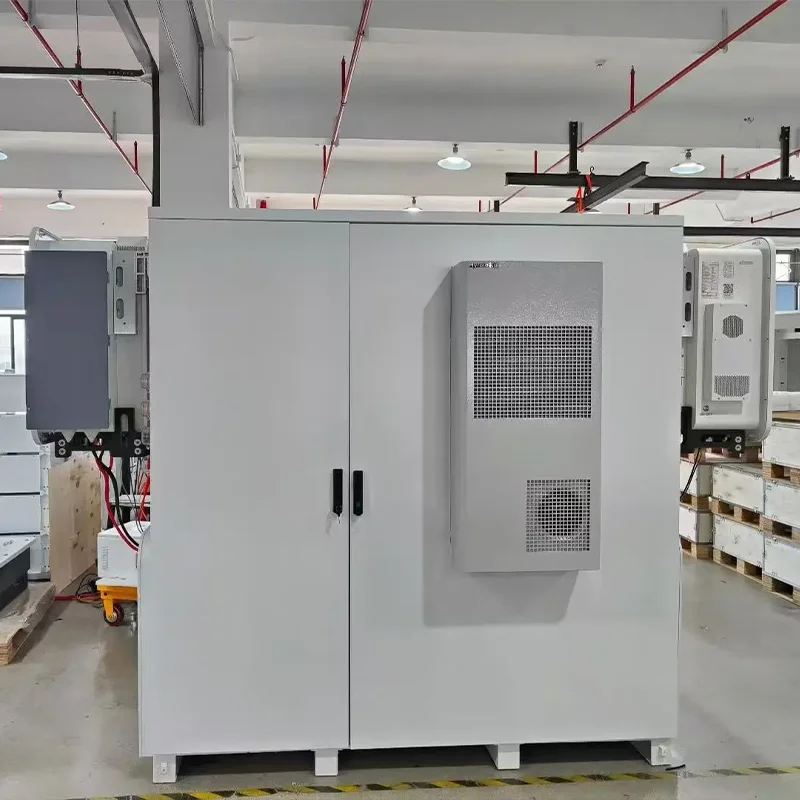

IP55-Schrank, fotografiert in der Werkstatt. Die endgültigen Schnittstellen, das Wärmemanagement und die Standortanordnung werden für das Projekt bestätigt.

Technische Kerndaten

1. Eine 15er-Architektur beginnt mit dem DC-Spannungsfenster

Dieses 215-kWh-Batteriespeichersystem verbindet fünfzehn Batterieeinheiten in Reihe. Die Kapazität bleibt 280 Ah, während die Spannung mit der Serienzählung ansteigt, was einen berechneten Betriebsbereich von 696–864 V ergibt. Die Auswahl sollte mit dem maximalen DC-Eingang des PCS oder Wechselrichters, dem Batteriespannungsfenster, den Lade- und Entladestromgrenzen, der Vorladesequenz und der Schutzkoordination beginnen. Für jedes 215-kWh-Energiespeicherbatterieprojekt erfasst HSS Energy die Reihenanordnung, Geräteadressen, Schnittstellendefinition und zulässige Betriebsgrenzen in der genehmigten technischen Spezifikation, anstatt Geräte nur anhand des Kapazitätsetiketts auszuwählen.

2. Passend zum PCS oder Wechselrichter

Einem Energie-Hochspannungsspeichersystem entspricht mehr als die Nennspannung. CAN- oder RS485-Protokoll, Rahmenversion, Adressregeln, Alarmverknüpfung und Leistungssteuerungslogik müssen ebenfalls übereinstimmen. HSS Energy kann bestimmte Modelle von Deye, Solis, Afore, Growatt, FOX ESS und Megarevo prüfen. Die Kompatibilität wird durch die genaue Modell- und Protokollversion bestätigt; es wird nicht für jedes Produkt angenommen, das den gleichen Markennamen trägt.

3. IP55-Schrank und modulares Batterielayout

Der LiFePO4-Energiespeicherschrank vereint die fünfzehn Module, den Master-Controller, den DC-Schutz, die Busverbindungen und das zugehörige Zubehör in einem Gehäuse. Das Außengehäuse hat die Schutzart IP55, während die einzelne Katalog-Batterieeinheit die Schutzart IP20 hat; Diese beiden Bewertungen sollten nicht als austauschbar angesehen werden. Kabeleinführungen, Lüftungs- oder Temperaturkontrollgeräte, Wartungsfreiräume und das Fundament des Standorts werden auf Umgebungstemperatur, Staub, Regeneinwirkung und örtliche Installationsanforderungen geprüft.

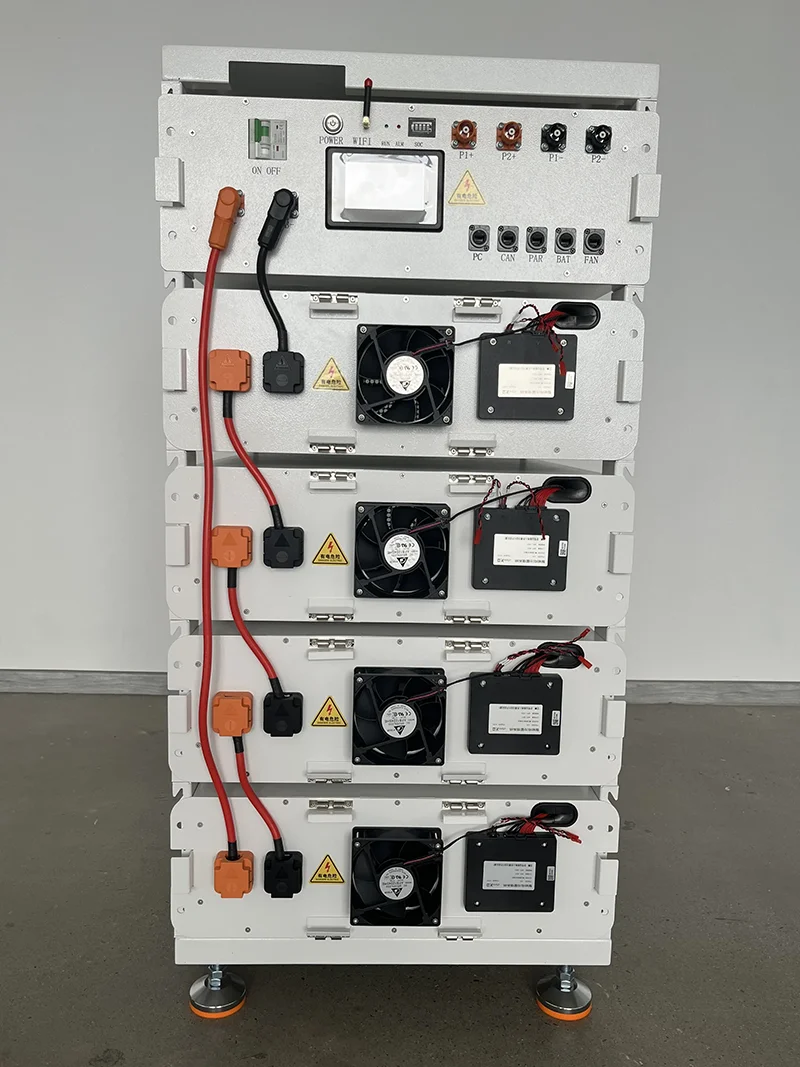

Hochspannungsmodule und Steuerungsanschluss auf einem Werkstattfoto. Die komplette 215-kWh-Anordnung verwendet fünfzehn 51,2-V-280-Ah-Einheiten.

4. Kommerzielle Betriebsszenarien

Ein kommerzielles Batteriespeichersystem kann den solaren Eigenverbrauch, die Verschiebung der Nutzungsdauer, die Spitzenlastreduzierung, die Sicherung ausgewählter Lasten und Mikronetzprojekte unterstützen. Das nutzbare Betriebsergebnis hängt vom Lastprofil, der nutzbaren Energie, der PCS-Leistung, der Solarerzeugung und der Regelungsstrategie ab. Für ein aussagekräftiges Angebot sollten Käufer aktuelle Verbrauchsdaten, kritische Lasten und das Problem angeben, das das System lösen soll. Auch der netzgekoppelte Betrieb, die netzunabhängige Übertragung oder die Generatorkoordination müssen vom Systemintegrator anhand des örtlichen Schutz- und Verteilungssystems überprüft werden.

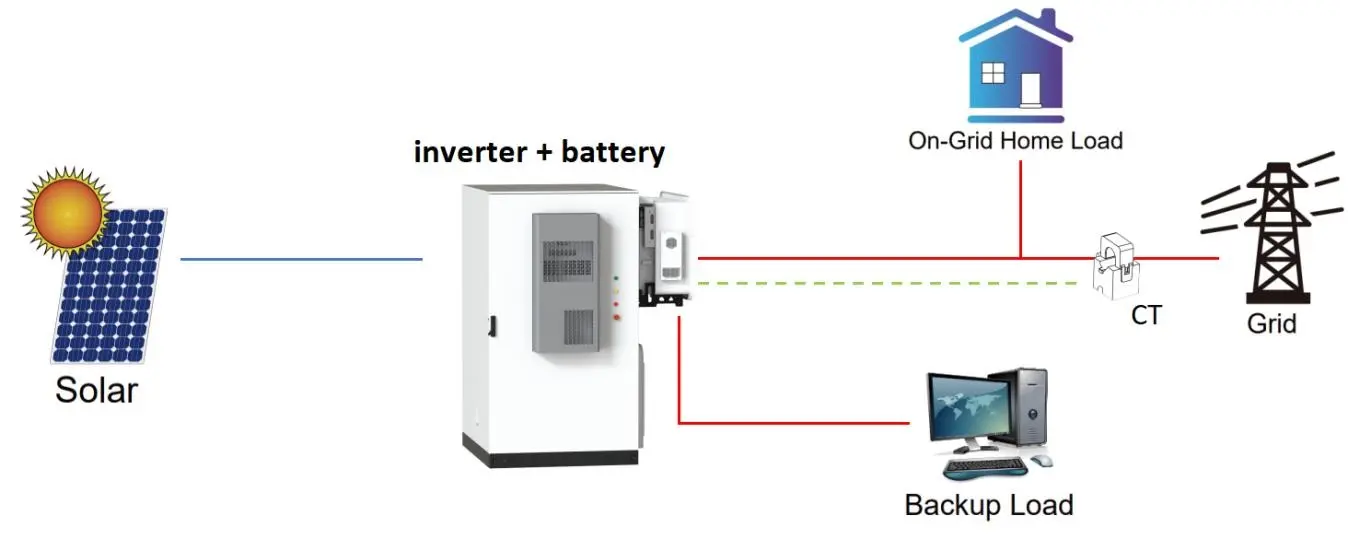

Grundlegendes Beispiel für den Energiefluss. Das Home-Load-Symbol dient der Veranschaulichung. Kommerzielle PCS-, EMS-, CT-, Netzpunkt- und Lastverkabelungen müssen der Projektzeichnung folgen.

5. BMS, Kommunikations- und Betriebsgrenzen

Die Batterieeinheiten verfügen über CAN-, RS485- und RS232-Schnittstellen, und der Master-Controller konsolidiert den Modulstatus für die übergeordneten Geräte. Ein passender Stecker beweist keine Protokollkompatibilität, daher werden Gerätemodell, Protokolldatei und Kommunikationstestmethode vor der Produktion bestätigt. Im Katalog sind 140 A empfohlener Strom und 200 A Maximalstrom aufgeführt, wobei auch der Einfluss von Temperatur und SOC berücksichtigt wird. Die kontinuierliche Systemleistung wird daher zusammen mit dem Wärmemanagement des Schranks, der Verkabelung, den Schutzgeräten und den PCS-Grenzwerten festgelegt.

6. Anpassung, Produktionskontrolle und Compliance-Nachweis

Ein Batterie-Energiespeichersystem von BESS durchläuft normalerweise vor der Serienproduktion die Überprüfung der Zeichnung, die Stücklistenbestätigung, das Schranklayout, den Protokollabgleich, die Etikettengenehmigung und die Erstmusterprüfung. HSS Energy wurde 2023 gegründet und seine Partner bringen mehr als zehn Jahre Erfahrung in der Lithiumbatteriebranche mit. Mehrere Produktionsstandorte in China umfassen insgesamt etwa 12.000 m². Laserschweißen, automatisierte Montage, Alterungstests und Ausgangskontrolle unterstützen Chargen- und OEM- oder ODM-Projekte. Das für diese Seite bereitgestellte Testpaket umfasst ein CE-EMV-Konformitätszertifikat, ein RoHS-Konformitätszertifikat und einen IEC 62619-Testbericht. Der Umfang und die endgültige Anwendbarkeit des Dokuments werden anhand der bestellten Konfiguration überprüft.

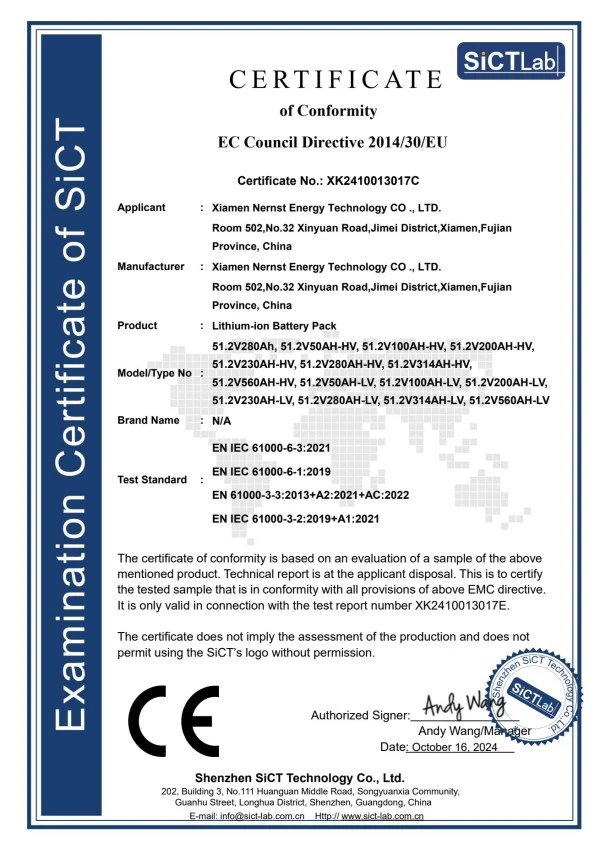

Zur Überprüfung der Produktfamilie wird ein CE-EMV-Konformitätszertifikat bereitgestellt.

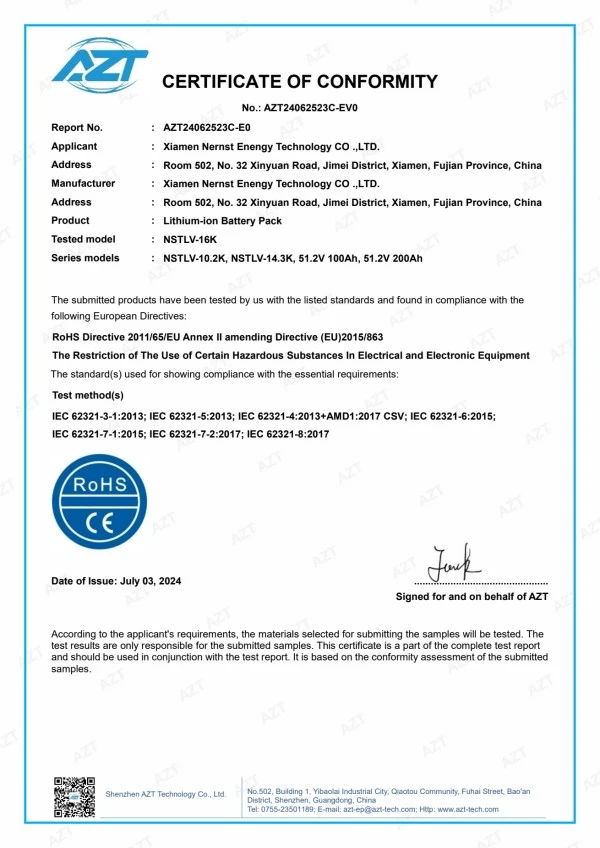

Zur Konformitätsprüfung wird ein RoHS-Konformitätszertifikat bereitgestellt.

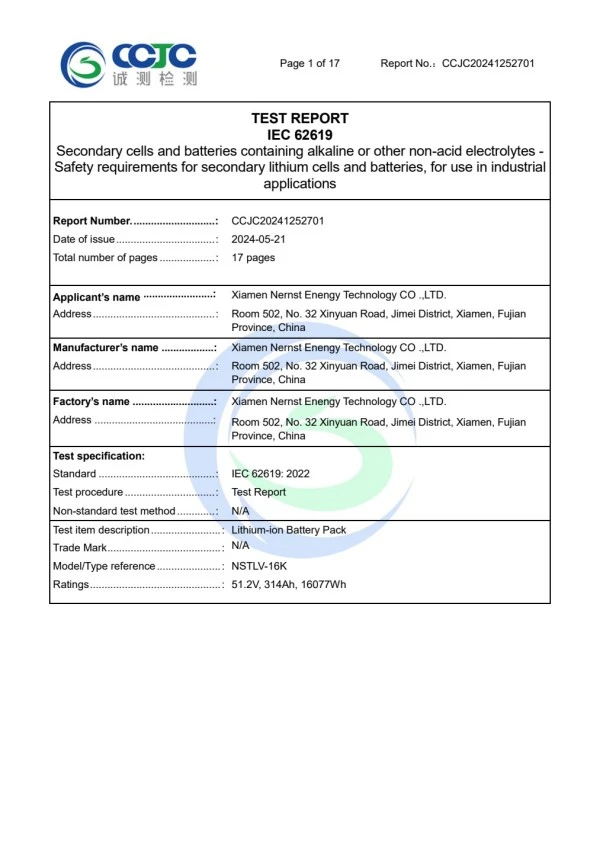

Als unterstützende Sicherheitstestdokumentation wird eine Testberichtsseite nach IEC 62619:2022 bereitgestellt.

7. Verpackung, Lieferung und Übergabe nach dem Kauf

Die fünfzehn Batterieeinheiten haben zusammen ein ungefähres Nettogewicht von 1.533 kg, ohne Gehäuse, Controller, Kabel und Zubehör. Entladeausrüstung, Transportaufteilung, Zufahrtsweg und endgültige Platzierung sollten daher vor dem Versand vereinbart werden. Die Verpackung wird für die bestätigte See- oder Straßenroute, den Bestimmungsort, die Etiketten und die Dokumentenliste vorbereitet. Nach der Lieferung stellt HSS Energy das Handbuch und die technischen Dateien zur Verfügung, die der bestellten Konfiguration entsprechen. Detaillierte Verdrahtungs-, Inbetriebnahme-, Alarmhandhabungs- und Wartungsverfahren bleiben in der Bedienungsanleitung enthalten, sodass die Online-Produktseite praktisch und leicht lesbar bleibt.

FAQ

1. Warum heißt das System 215kWh?

Fünfzehn 51,2-V-280-Ah-Einheiten erzeugen eine berechnete Nennenergie von 215,04 kWh, sodass das Produkt in der Kapazitätsklasse von 215 kWh präsentiert wird.

2. Kann es direkt an jeden Deye-, Solis- oder Growatt-Wechselrichter angeschlossen werden?

Nein. Der Markenname allein reicht nicht aus. Bitte geben Sie das genaue Modell, den Gleichspannungsbereich, die Strombegrenzung und die Protokollversion an, damit beide Seiten eine Kompatibilitätsprüfung durchführen können.

3. Gilt IP55 für jedes Batteriemodul?

IP55 bezieht sich auf den Außenschrank. Das einzelne 51,2-V-280-Ah-Gerät ist im Katalog als IP20 aufgeführt. Kabeleinführungen und Wärmemanagementdesign müssen ebenfalls den tatsächlichen Standortbedingungen entsprechen.

4. Können die fünfzehn Module von seriell auf parallel umgestellt werden?

Auf dieser Seite wird ein Hochspannungs-Seriensystem beschrieben. Eine Parallelanordnung würde Spannung, Strom, Steuerung, Schutz und Geräteanpassung verändern und erfordert daher ein separates Design.

5. Welche Compliance-Dokumente stehen zur Verfügung?

Das mitgelieferte Überprüfungsset enthält CE-EMV- und RoHS-Konformitätsdokumente sowie einen IEC 62619-Testbericht. Für die endgültige Auftragskonfiguration werden die Transportdateien und der genaue Dokumentenumfang bestätigt.

6. Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie Zielleistung, Hauptlasten, PCS- oder Wechselrichtermodell, Betriebsszenario, Installationsumgebung, Menge, Zielland, erforderliche Dokumente und voraussichtliches Lieferdatum an.

Projektanfrage:Geben Sie bei der Beschaffung einer 215-kWh-Energiespeicherbatterie die Marke und das Modell des PCS oder Wechselrichters, die Systemleistung, die Hauptlasten, die Standortumgebung, die Kommunikationsanforderungen, die Menge, den Bestimmungsort und die erforderlichen Dokumente an. HSS Energy wird diese Informationen verwenden, um das Spannungsfenster der Serie 15, die Schrankkonfiguration, die Protokollanpassung, den Lieferdateisatz und das Angebot zu überprüfen.
