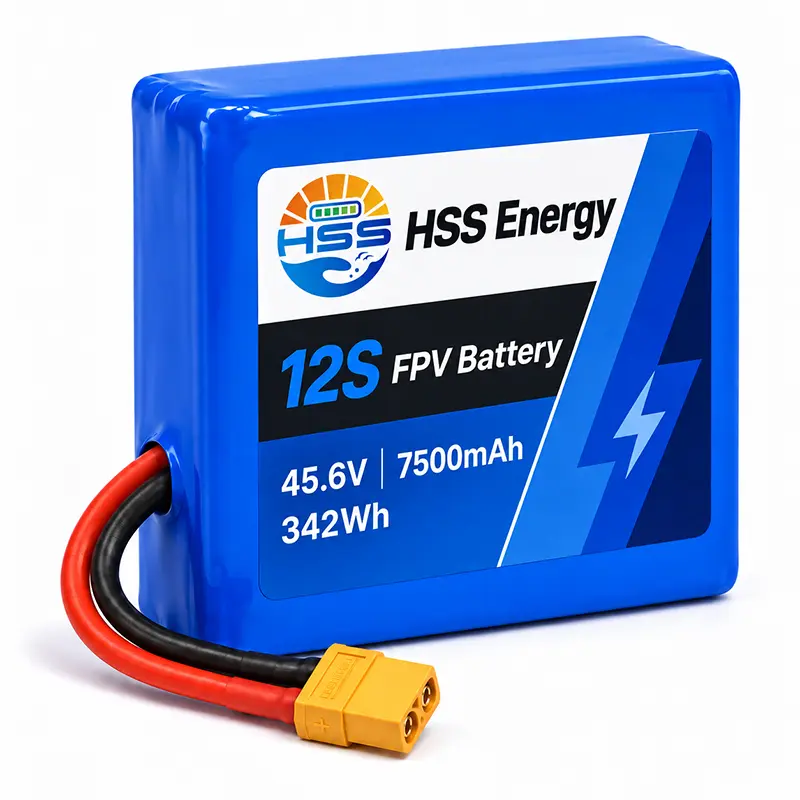

12S 7500mAh FPV-Akku

Integration von FPV-Flugzeugen

Die Bestellspezifikationen für HSS Energy 12S 7500 mAh FPV-Batterien basieren auf der vorgesehenen FPV-Flugzeugzelle. Bewerten Sie den gesamten Betriebsspannungsbereich anhand der Flugelektronik, nicht nur anhand der Serienzahl. In den folgenden Abschnitten werden Einzelheiten zu elektrischer Leistung, mechanischer Passform und Anschluss zur Konfigurationsüberprüfung aufgeführt.

Elektrische Spezifikationen und Betriebsgrenzen

Dauerleistung und kurze Spitzenlasten

Verwenden Sie für eine 25C-FPV-Batterieinstallation die kontinuierliche Nennleistung für anhaltenden Bedarf; Die 50 °C-Einstufung gilt nur für Spitzen von bis zu zwei Sekunden. Die fertige Baugruppe muss mit der ausgewählten Verkabelung und dem ausgewählten Stecker unter dem vorgesehenen Temperatur- und Lastprofil bewertet werden.

Der Ladevorgang muss innerhalb der oben genannten Spannungs- und Stromgrenzen bleiben. Verwenden Sie unter 0°C nur ein validiertes Niedertemperatur-Ladeverfahren mit entsprechendem Schutz. Für die Lebensdauerbewertung sind definierte Kriterien für die Entladungstiefe und die verbleibende Kapazität erforderlich.

Gehäuseabmessungen und Kabelabstand

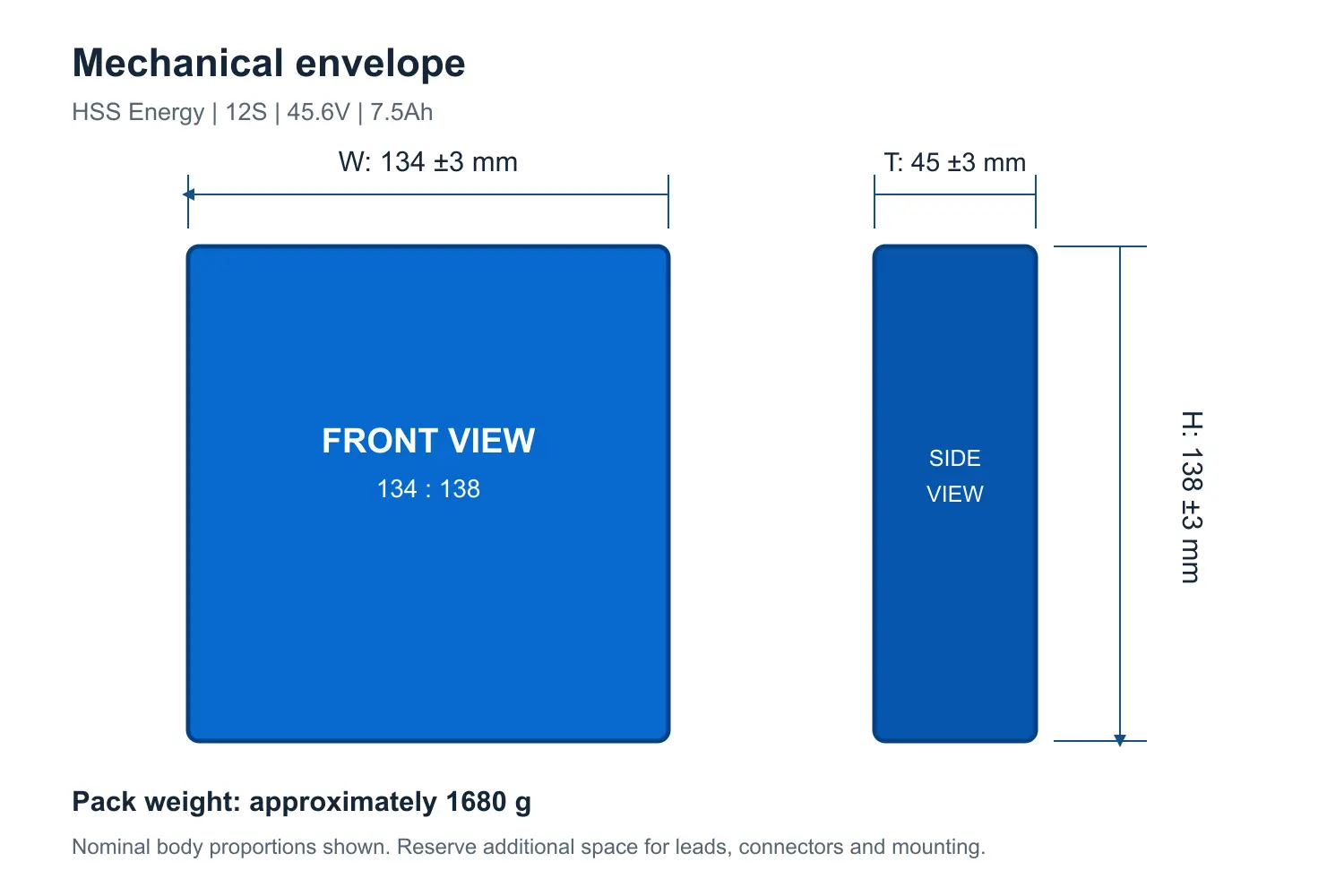

Abbildung der Gehäuseabmessungen • Lassen Sie zusätzlichen Freiraum für Kabel und Montage.

Lassen Sie um diesen 7,5-Ah-FPV-Akku Platz für Maßtoleranzen, Kabelbiegungen und den Ausbau. In den Körperabmessungen ist der zum Greifen von Steckverbindern erforderliche Arbeitsspielraum nicht enthalten. Berücksichtigen Sie bei der Auswahl der Haltegurte und der Überprüfung der Flugzeugbalance das etwa 1,68 kg schwere Packgewicht.

Konfiguration der elektrischen Schnittstelle

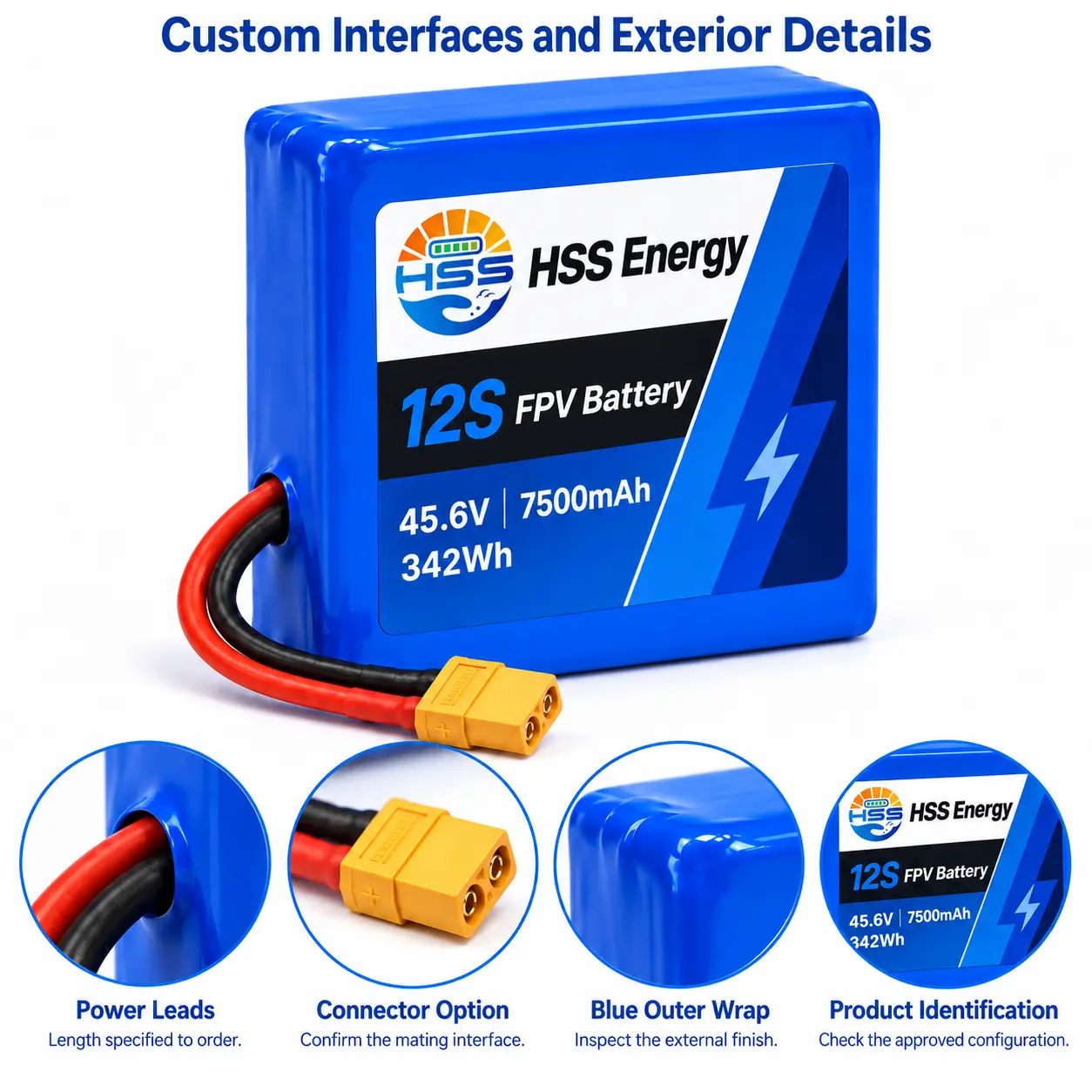

Detailabbildung • Dargestellte Komponenten stellen konfigurierbare Optionen dar.

Für diesen 12S 7500-mAh-Akku definiert die Schnittstellenzeichnung die Kabelgröße und -länge, den Steckertyp, die Polarität und die Kabelausgangsposition. Geben Sie die vollständige Topologie und Pinbelegung des 12S-Balance-Kabelbaums neben dem Hauptstecker an. Der XH-7P-Eintrag in der Tabelle ist eine Option und kein vollständiger Schaltplan. Die fertige Verbindung muss zum Flugzeug und Ladegerät passen.

Außenveredelung und Endkontrolle

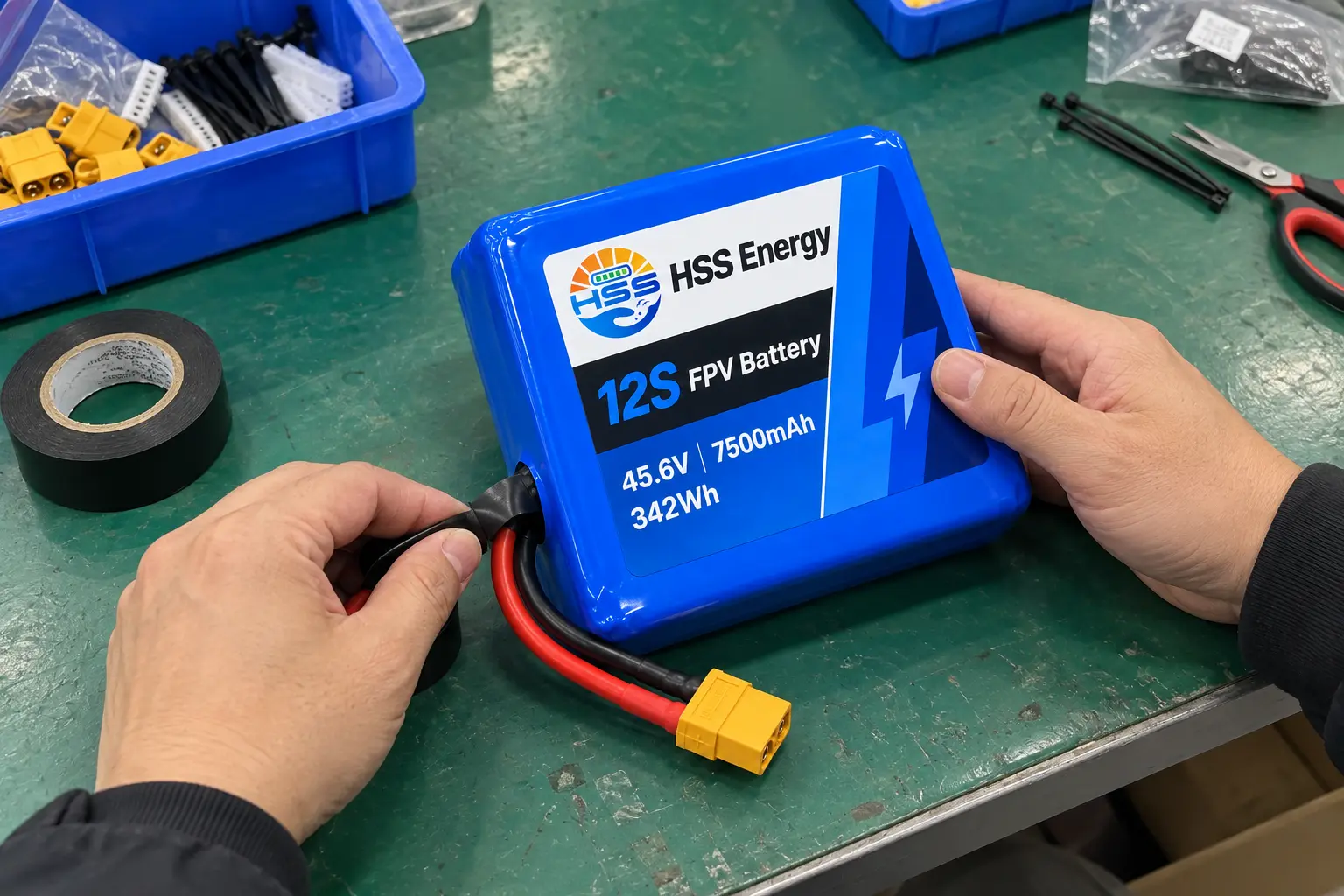

Prozessdarstellung • Kabelabgangsisolierung und Außenveredelung.

Bei der HSS Energy 12S 7500 mAh FPV-Batterie beziehen sich die Abschlussprüfungen auf die Wickelkanten und die Isolierung am Kabelausgang. Das Rudel bleibt gestützt, während diese Bereiche untersucht werden. Die Leitungen sind keine Anschlagpunkte.

Prozessdarstellung • Außen- und Steckerprüfung der fertigen Packung.

Bei der Endkontrolle wird das Etikett mit dem zugelassenen Modell verglichen und auf Verpackungsschäden, lose Etikettenränder und Defekte am Steckergehäuse überprüft. Notieren Sie vor dem Verpacken etwaige Abweichungen von der Einheit oder Charge.

Elektrische Prüfungen und damit verbundene Alterung

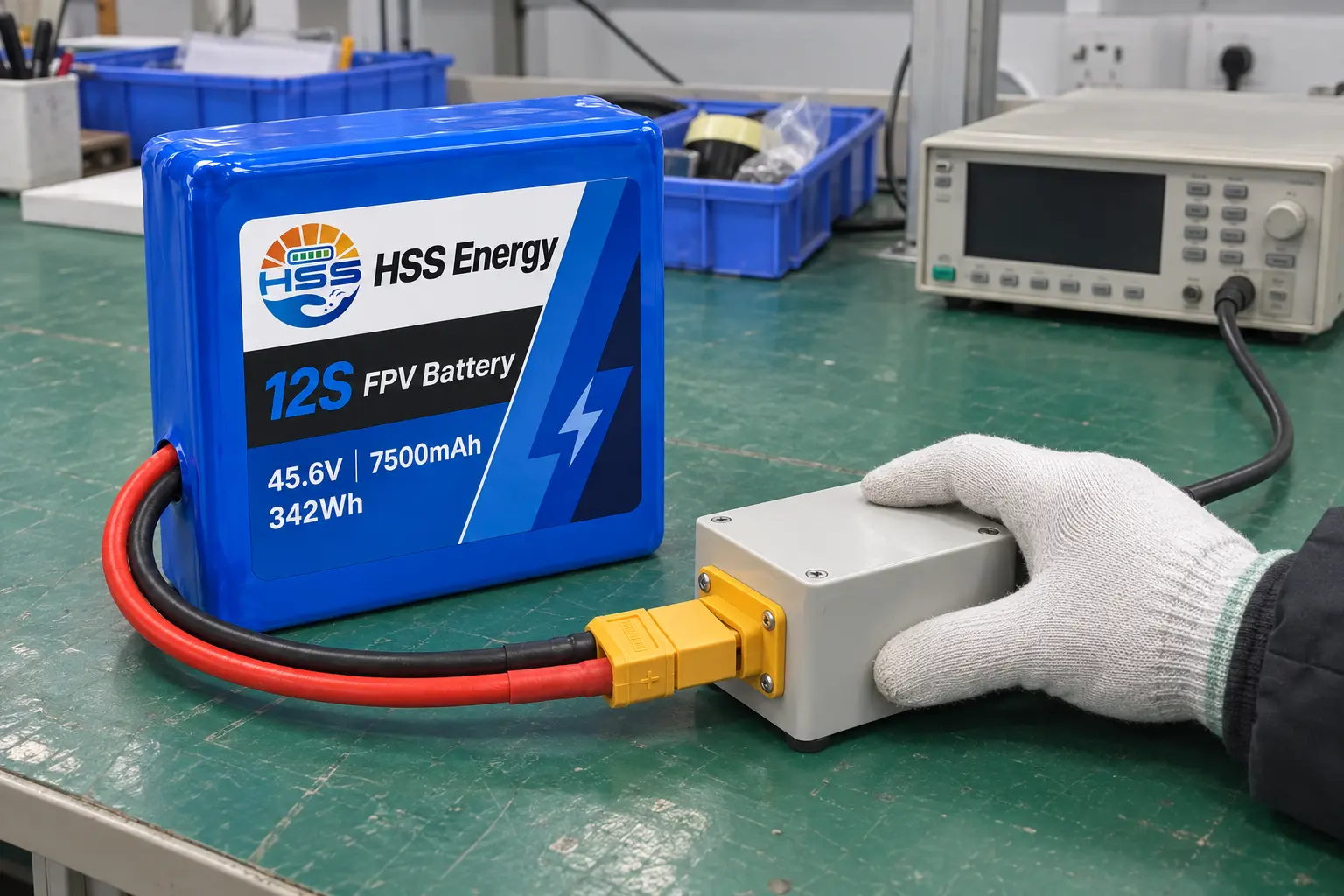

Prozessdarstellung • Pack an eine elektrische Prüfvorrichtung angeschlossen.

Die elektrische Bewertung dieser 45,6-V-FPV-Batterie beginnt mit Polaritäts- und Spannungsprüfungen an einer isolierten Halterung. Kapazitäts- und Belastungstests erfordern definierte Strom-, Temperatur- und Stoppgrenzen. Der dargestellte Anschluss stellt keinen Hochstromentladungstest dar.

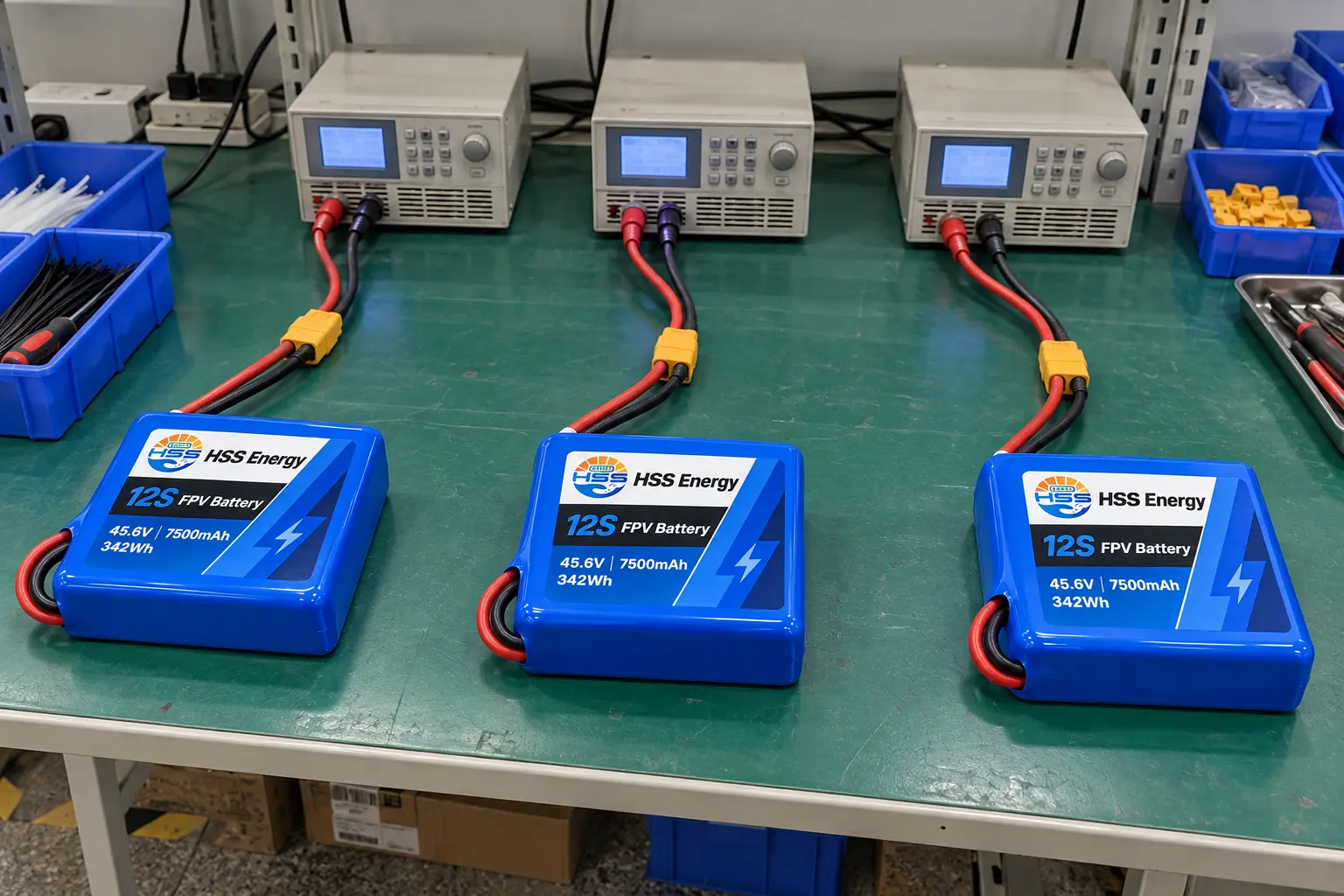

Prozessdarstellung • An separate Kanäle zur Alterungsauswertung angeschlossene Pakete.

Die alternde Abbildung zeigt getrennte verbundene Kanäle mit Abstand zwischen den Paketen. Ein Bewertungsplan legt den Betriebsablauf, die Dauer und die Akzeptanzgrenzen fest und überwacht Spannungsänderungen, Temperatur und sichtbare Anomalien. Zum Laden ist außerdem die zugelassene Waagenschnittstelle erforderlich.

Schutzverpackung

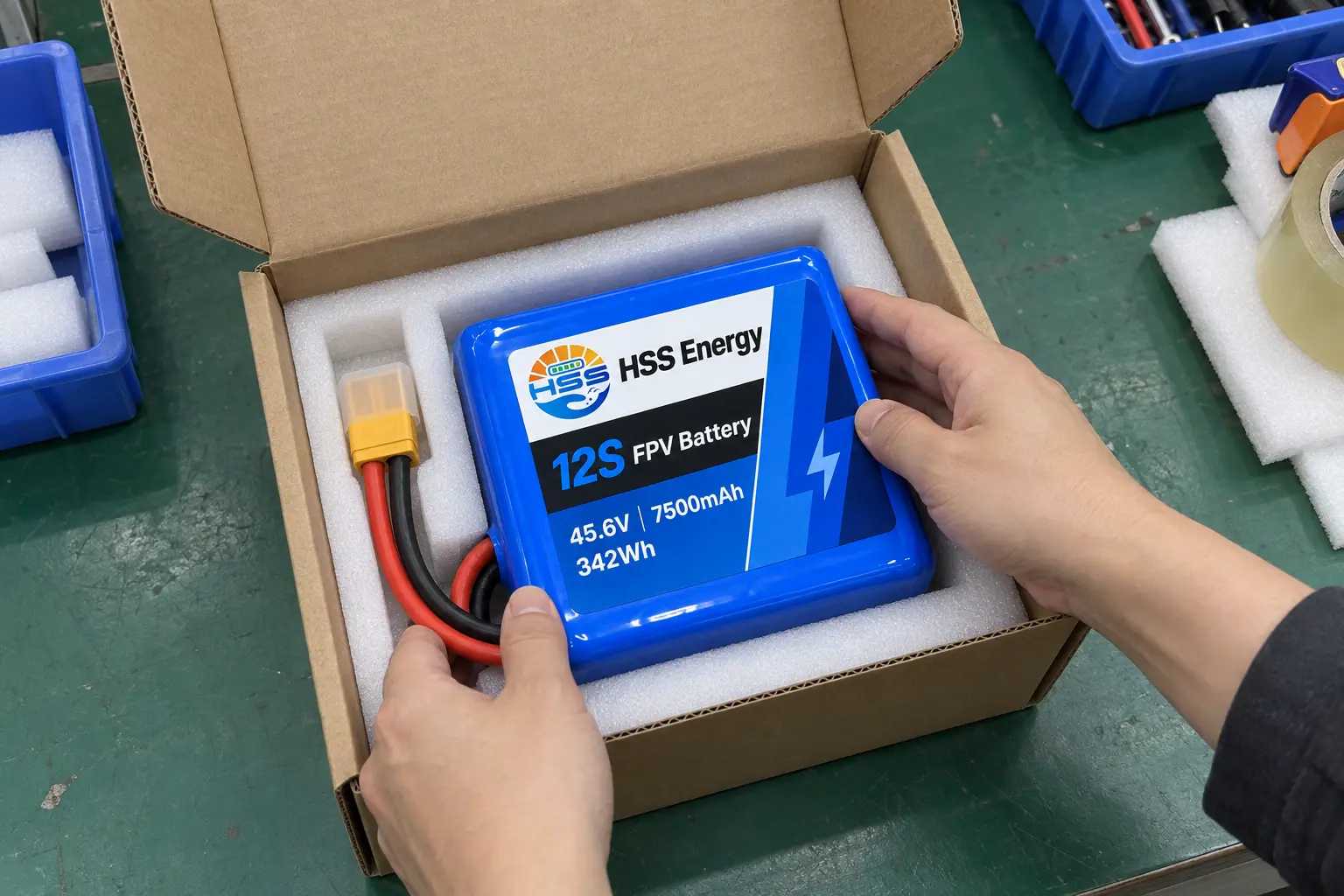

Abbildung der Verpackung • Vom Kunden konfigurierbare Polsterung und Steckerschutz.

Der abgebildete 12S-FPV-Akku sitzt in einer Schaumstoffaussparung, sein Stecker ist geschützt und seine Anschlüsse dürfen nicht komprimiert werden. Verpackungsmaterialien, Verpackung und Kartonidentifikation werden für jede Bestellung angegeben; Die abgebildete Anordnung ist ein Beispiel.

FAQ

Bestimmt die Nennenergie die Flugzeit?

Nein. Flugzeugmasse, Antriebseffizienz, Nutzlast und Flugprofil beeinflussen die nutzbare Lebensdauer. Bewerten Sie den Rucksack im vorgesehenen Flugzeug mit einer entsprechenden Flugreserve.

Kann ich ein vorhandenes 12S-Ladegerät verwenden?

Nur wenn das Ladeprofil, die Cut-Off-Einstellung und die vollständige Balance-Pinbelegung mit diesem Paket übereinstimmen. Die Serienzählung allein reicht nicht aus; Weitere Informationen finden Sie in den Abschnitten „Elektrische Spezifikationen“ und „Schnittstelle“.

Welche Prüf- und Transportdokumente gelten?

Die Dokumente müssen die fertige Packung identifizieren oder ihre Konfiguration explizit abdecken. Ein Bericht auf Zellenebene allein stellt noch keine fertige Packungsabdeckung dar.

Konfigurationsüberprüfung

Geben Sie für eine Bestellung einer HSS Energy 12S 7500 mAh FPV-Batterie das Flugzeugmodell, das Lastprofil und die Installationszeichnung an. Diese Eingaben legen die Konfigurations- und Akzeptanzkriterien vor der Probenfreigabe fest.
