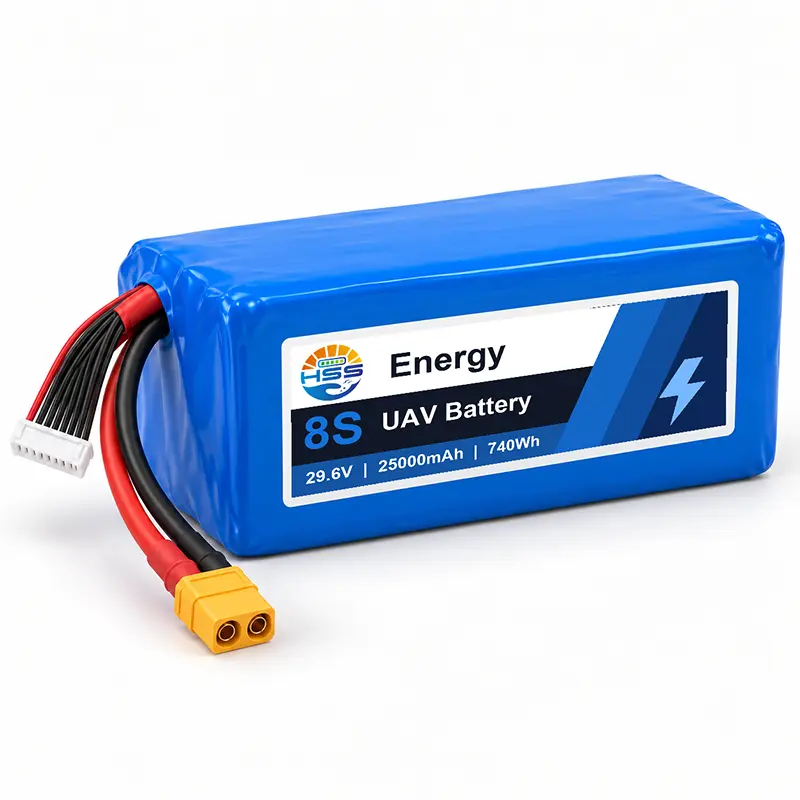

8S 25000 mAh UAV-Batterie

Die Überprüfung der HSS Energy-Bestellung für jede 8S 25000 mAh UAV-Batterie beginnt mit dem Spannungsbereich des Flugzeugs, dem Lastprofil und dem Montagebereich. Das Paket vereint acht Seriengruppen mit 25Ah Kapazität. Überprüfen Sie vor der Integration den 33,6-V-Ladeendpunkt, die 22,0-V-Entladegrenze und die externen Verbindungen mit dem gesamten UAV-Stromversorgungssystem.

Technische Spezifikationen

Anwendungstauglich

Überprüfen Sie vor der Probenbewertung fünf Grenzwerte: 33,6 V maximale Ladespannung, 75 A Dauerlast, 250 A Spitzenleistung, ein 195 × 90 × 78 mm großes Gehäuse und etwa 2650 g installierte Masse. Diese Werte definieren den ersten Kompatibilitätsbildschirm; Sie ersetzen nicht die Überprüfung auf Flugzeugebene.

Konfigurationsdaten zur Probenauswertung

Geben Sie den Spannungsbereich des Flugzeugs, das Dauer- und Spitzenstromprofil, das verfügbare Batteriefach, die Kabelausgangsrichtung, den Stecker und die Polarität sowie die Ladegerätkonfiguration an. Diese Eingaben werden verwendet, um die vorgeschlagene Probe mit dem vorgesehenen Flugzeug zu vergleichen.

Energiehaushalt und installierte Masse

Nutzen Sie die 740 Wh Nennenergie dieses 25-Ah-UAV-Akkus als Input für die Missionsplanung und nicht als direktes Flugzeitversprechen. Flugzeugmasse, Nutzlast, Antriebseffizienz, Wetter, Route und Landereserve bestimmen die nutzbare Flugdauer. Bei der Nutzlast- und Schwerpunktsberechnung muss auch die ca. 2650g Packmasse berücksichtigt werden.

Spannungskompatibilität

Eine 29,6-V-25-Ah-UAV-Batterie erreicht bei Ladeunterbrechung 33,6 V. Stellen Sie sicher, dass Motorsteuerungen, Stromverteilung, Avionik und Hilfslasten die volle Ladespannung akzeptieren. Legen Sie Flugzeugwarnungen über dem 22,0-V-Pack-Grenzwert fest, damit der normale Betrieb die Landereserve nicht verbraucht.

Zelldichte und Packungsdichte

Der angegebene Wert von 310Wh/kg gilt für die einzelne Zelle, nicht für die komplette Batterie. Unter Verwendung der bereitgestellten Nennenergie von 740 Wh und eines fertigen Packungsgewichts von etwa 2,65 kg ergibt sich ein berechneter Wert auf Packungsebene von etwa 279 Wh/kg. Diese Unterscheidung berücksichtigt Isolierung, Leiter, Steckverbinder, Umhüllung und andere Montagemasse.

Zellsystem- und Montagekontrollen

Die 25-Ah-Festkörper-UAV-Batterie verwendet acht Seriengruppen. Bei der Zellanpassung sollten Kapazität, Leerlaufspannung und Innenwiderstand verglichen werden, bevor die Gruppen zusammengestellt werden. Die Isolierung zwischen leitenden Oberflächen, die kontrollierte Laschenverbindung und die Zugentlastung am Kabelausgang sind separate Prüfungen; Eine visuelle Übereinstimmung allein stellt keine elektrische Konsistenz her.

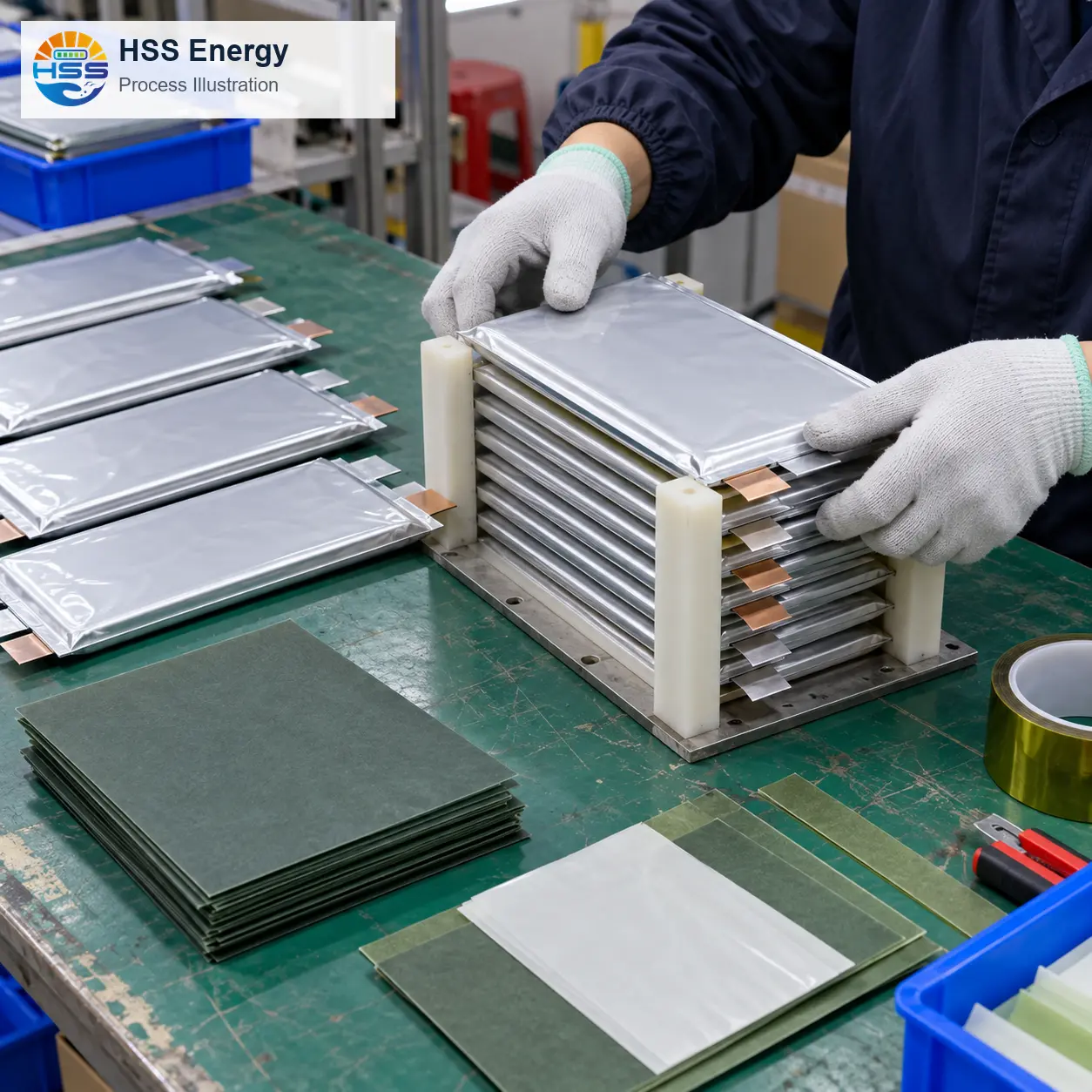

Prozessdarstellung • Zellanordnung und Isolationsvorbereitung

Temperatur- und Lagergrenzen

Diese Bereiche definieren die Grenzen der gelieferten Produkte. Sie ersetzen nicht eine thermische Überprüfung auf Flugzeugebene. Ladeausrüstung, Gehäuseluftstrom und der geplante Arbeitszyklus sollten entsprechend den tatsächlichen Installations- und Umgebungsbedingungen ausgewählt werden.

Mechanischer Bauraum und Montagespielraum

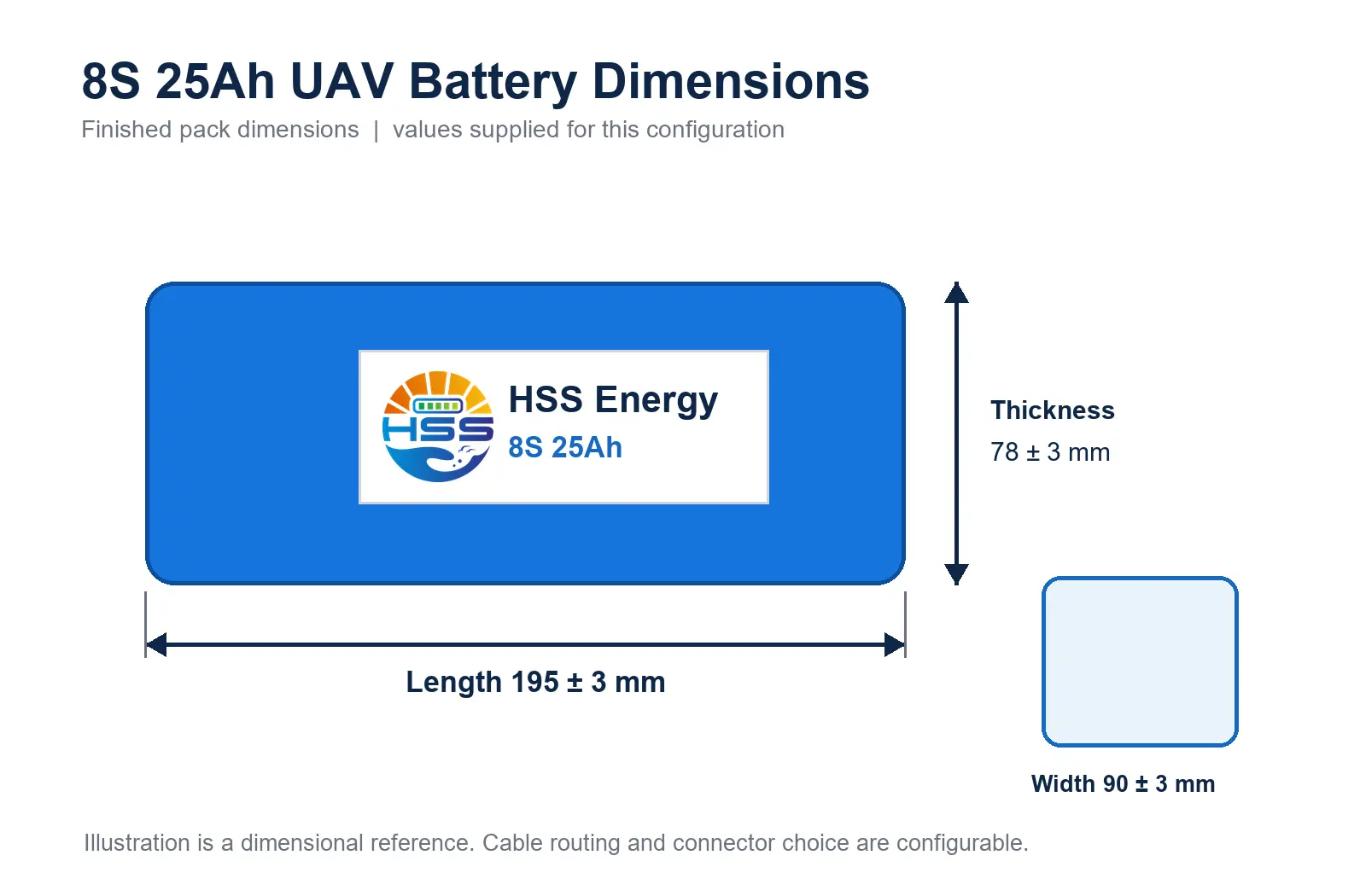

Maßdarstellung • Fertiger Packungskörper und gelieferte Toleranzen

Der 8S 25Ah-Drohnenakku hat ein dickes, rechteckiges Gehäuse und nicht das flachere Profil, das bei kleineren FPV-Paketen verwendet wird. Reservieren Sie Spielraum für Fertigungstoleranzen, Schutzpolsterung, Kabelbiegeradius und Steckerzugang. Die Flugzeugablage sollte den Körper direkt stützen; Die Strom- oder Balancekabel dürfen nicht das Gewicht des Rucksacks tragen.

Konfigurierbare Leitungen und Anschlüsse

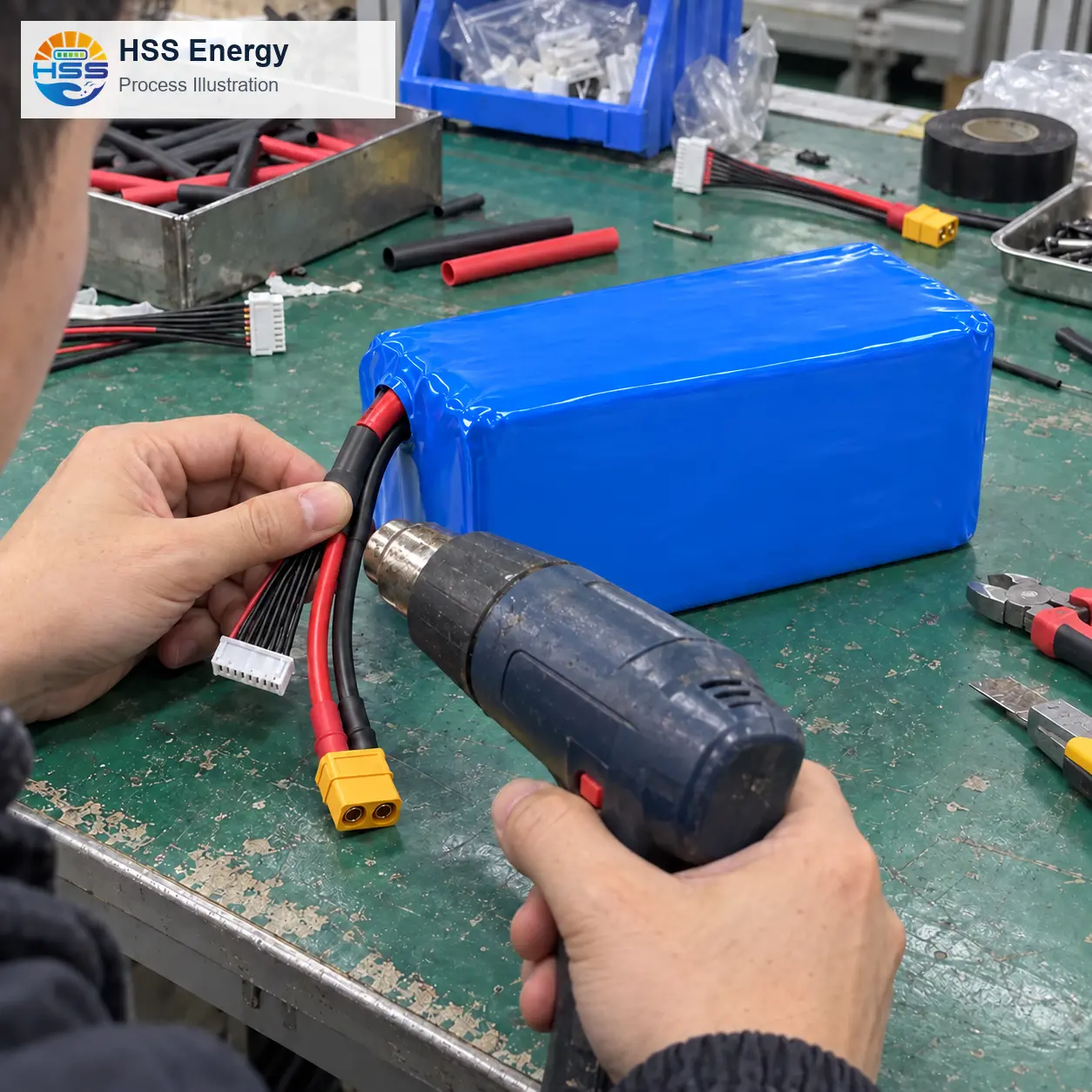

Prozessdarstellung • Kabelisolierung und Steckerintegration

Leitungslänge, Drahtquerschnitt und Steckertyp können für die zugelassene Flugzeugschnittstelle konfiguriert werden. Optionale Referenzkomponenten verifizieren allein keinen 75-A-Dauer- oder 250-A-Spitzenstrompfad. Überprüfen Sie den Temperaturanstieg, den Kontaktwiderstand, die Polarität und die Stabilität der gesamten Baugruppe.

Dauerlast und Spitzenbedarf

Behandeln Sie 75 A Dauerstrom und 250 A Spitzenstrom als separate Designeingänge. Antriebslast, Kabelführung, Kühlung und Steckeranordnung bestimmen die installierten elektrischen und thermischen Grenzen. Die Zell-C-Rate allein bestätigt keinen akzeptablen Strom im gesamten Flugzeug.

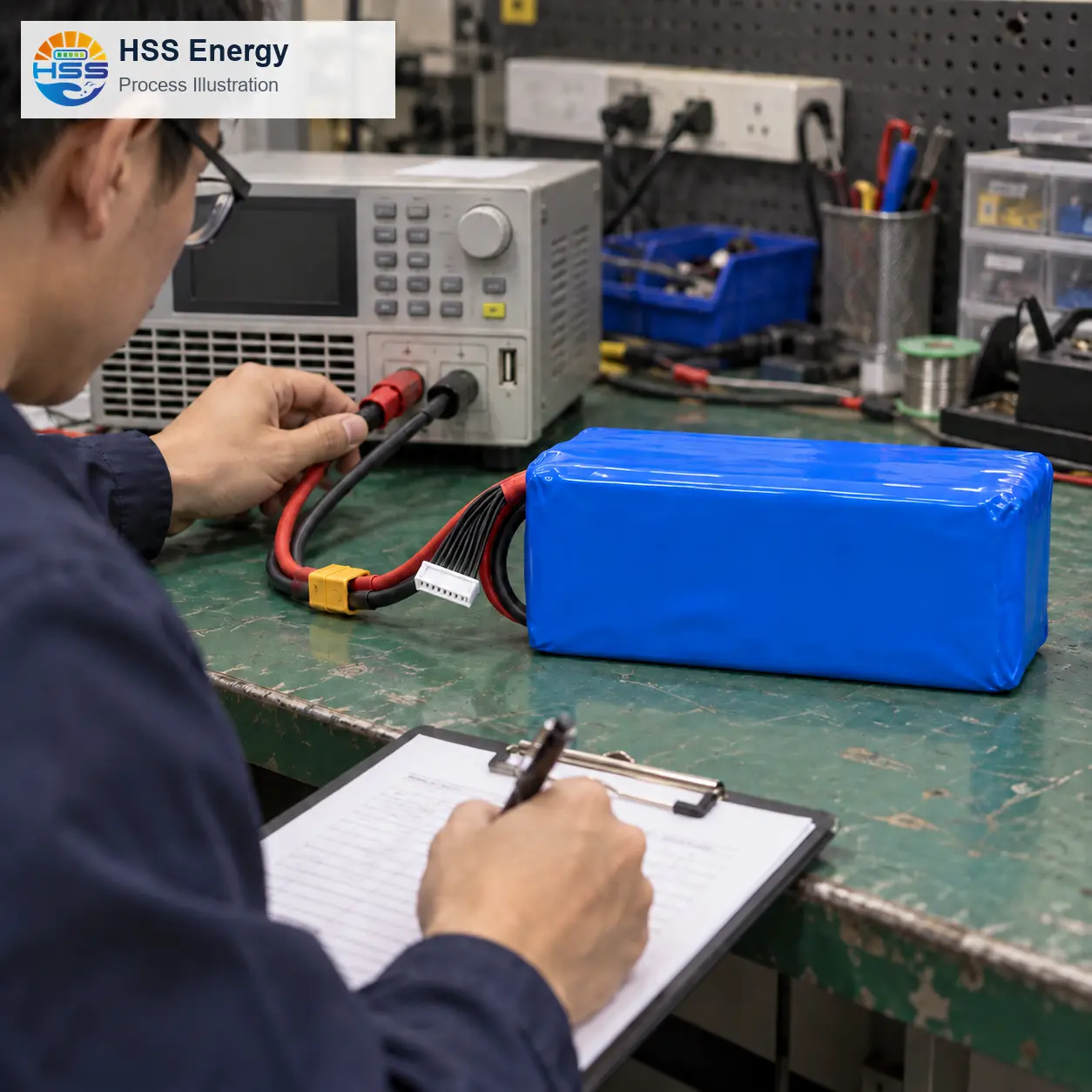

Prozessdarstellung • Angeschlossene elektrische Prüfung

Zyklusauswertung und Rückverfolgbarkeit

Eine Zyklusüberprüfung für die 8S 25000 mAh UAV-Batterie sollte Lade- und Entladeströme, Temperatur, Ruhezeiten und den Endpunkt der beibehaltenen Kapazität definieren. Die angegebene 1000-Zyklen-Zahl ist eine Spezifikationsreferenz; Ein Abnahmeprotokoll sollte die Packungskonfiguration und das für das Messergebnis verwendete Verfahren angeben.

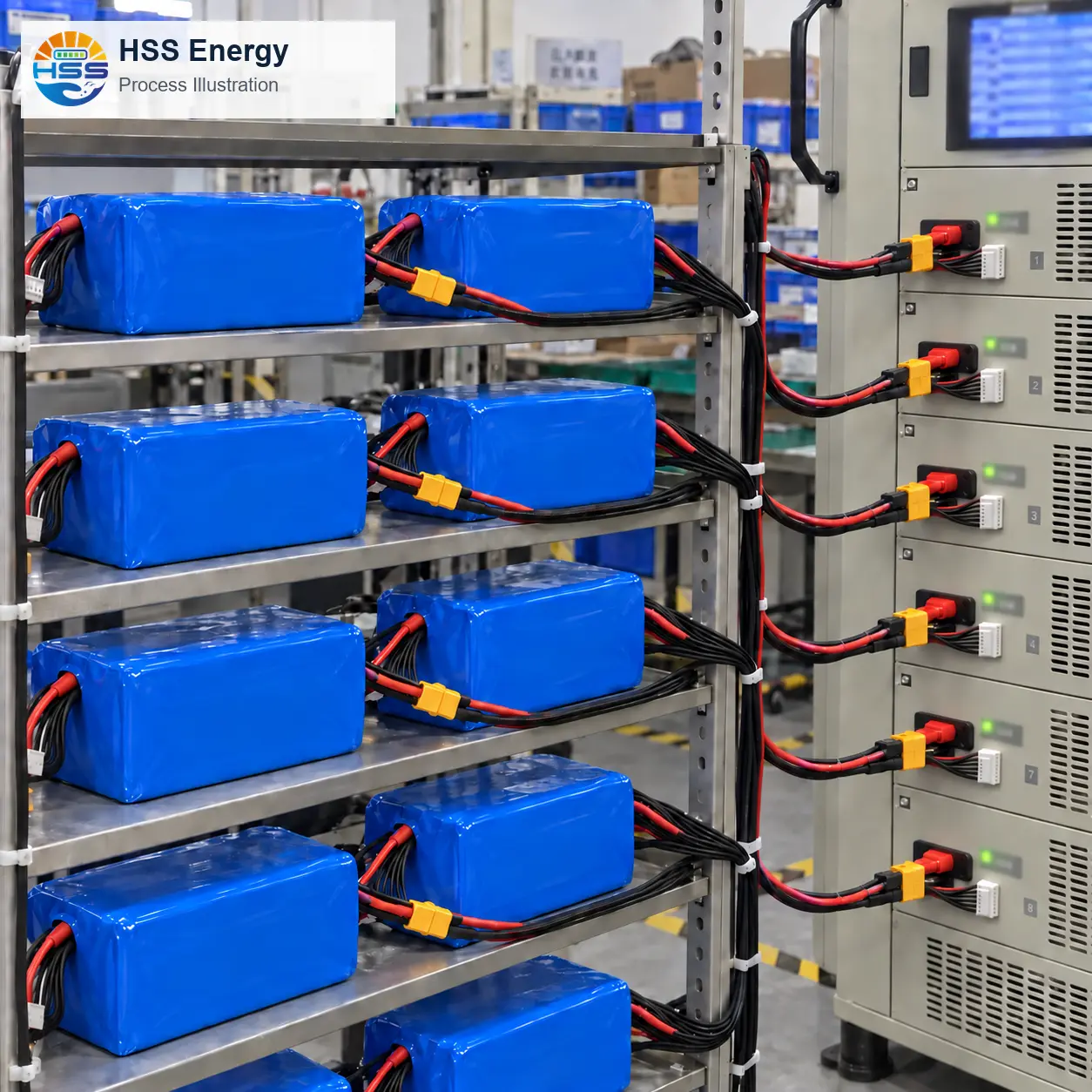

Prozessdarstellung • Mehrkanalige alternde Verbindungen

Identifizieren Sie in einem alternden Setup die Haupt- und Balance-Verbindungen jedes Packs zum gleichen Kanal. Unterstützen Sie Kabel, trennen Sie Kanäle und beobachten Sie die Temperatur, damit die Einrichtung einen aktiven Test und keine Lagerung darstellt.

Auf die konfigurierte Baugruppe abgestimmte Verpackung

Die Verpackung für den 25.000-mAh-Drohnenakku wird ausgewählt, nachdem die Kabel- und Steckeranordnung genehmigt wurde. Die Abbildung zeigt eine unbeschriftete Packung während der Schaumfestprüfung; Das HSS-Etikett kann vor der Endkontrolle und dem Versand angebracht werden. Polstern Sie den Körper direkt ab und bewahren Sie die geschützten Leitungen in einer separaten Aussparung vom Kartonverschluss entfernt auf.

Abbildung zur Verpackungsanpassung • Maßgeschneiderte Schaumstoffunterstützung und geschützte Kabelaussparung

FAQ

Liegt die Energiedichte des Gesamtpakets bei 310 Wh/kg?

Nein. Der angegebene Wert von 310 Wh/kg wird als Energiedichte der einzelnen Zellen bezeichnet. Basierend auf 740 Wh und ca. 2650 g beträgt der berechnete Komplettwert etwa 279 Wh/kg.

Kann der optionale XT60 als Strompfad mit einer Nennstromstärke von 250 A behandelt werden?

Nein. Überprüfen Sie Kabel, Stecker, Kontakte, Installation und thermische Bedingungen gemeinsam für das Lastprofil des Flugzeugs.

Was sollte bei einer Probenauswertung bestätigt werden?

Bestätigen Sie das Ladegerät, den Spannungsbereich, den Montagebereich, den Kabelausgang, die Steckerpolarität, das Lastprofil und die Abnahmeprüfungen. Notieren Sie die akzeptierte Musterkonfiguration, bevor Sie die Produktion wiederholen.

Kann dieser 8S-Akku einen 6S-UAV-Akku ersetzen?

Nicht als direkter Ersatz. Das Stromversorgungssystem, das Ladegerät und die Spannungswarnungen des Flugzeugs müssen vor der Umstellung eine Nennspannung von 29,6 V, eine Ladeunterbrechung von 33,6 V und eine Entladeunterbrechung von 22,0 V unterstützen.

Welche Ladeeinstellungen sind für diesen 8S-Akku erforderlich?

Verwenden Sie ein 8S-Ladeprofil, das bei 33,6 V stoppt und den angegebenen maximalen Ladestrom von 25 A nicht überschreitet. Bestätigen Sie vor dem Anschließen die genehmigte Pinbelegung des Balance-Kabelbaums.

Wie werden Mengen-, Lieferzeit-, Garantie- und Transportdokumente gehandhabt?

Sie werden im Angebot für die genehmigte Konfiguration und den genehmigten Bestimmungsort definiert. Transportdokumentation und Spediteurabnahme müssen der tatsächlichen Batterie und dem Versandweg entsprechen. Notieren Sie vor der Freigabe der 8S 25000 mAh UAV-Batterie die genehmigten Spannungsgrenzen, die Kabel- und Steckeranordnung, den Montageabstand, das Ladegerätprofil, die Abnahmeprüfungen und die Verpackungsmethode auf einem Konfigurationsblatt.
