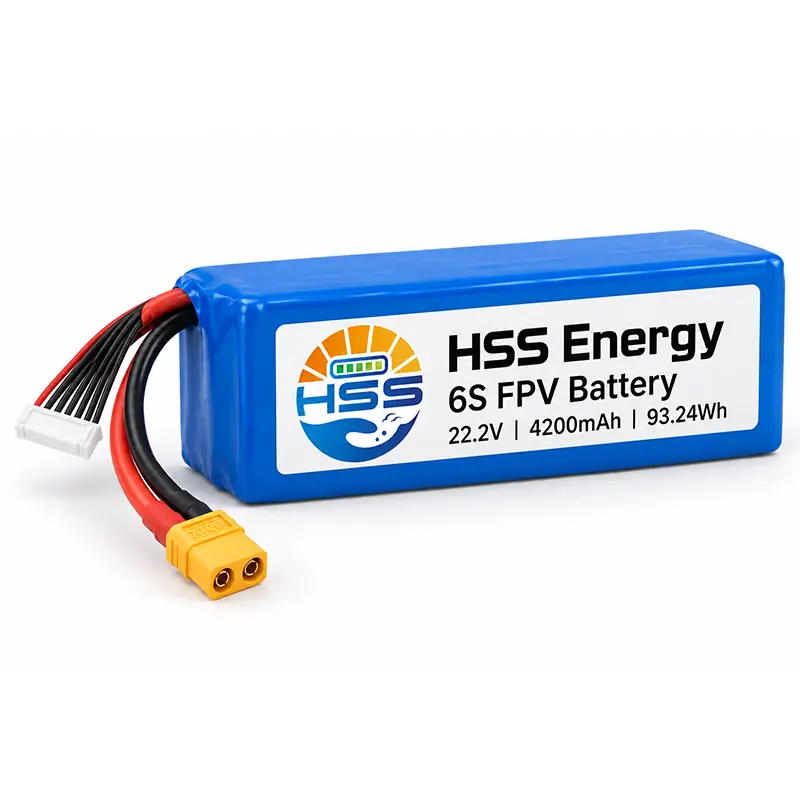

6S 4200 mAh FPV-Akku

Konfiguration des FPV-Rennpakets

Die Bestellplanung für HSS Energy 6S 4200 mAh FPV-Batterien beginnt mit der Rennplattform. Beschleunigung und Dauergas stellen unterschiedliche Anforderungen an das Paket. Vergleichen Sie den erwarteten Strom über eine Runde mit beiden Entladungsgrenzwerten und bewerten Sie dann die installierte Masse und den Schwerpunkt der ausgewählten Flugzeugzelle.

Kapazitäts- und Energieplanung

Ein 4200-mAh-FPV-Akku bietet eine definierte Kapazität für die Planung einer FPV-Sitzung. Seine Nennenergie von 93,24 Wh ist das Produkt aus 22,2 V und 4,2 Ah. Die nutzbare Flugdauer hängt vom Leistungsbedarf und der für die Landung verbleibenden Reserve ab; Legen Sie diese für das ausgewählte Flugzeug fest, anstatt die Dauer allein anhand der Kapazität zu schätzen.

Elektrische Spezifikation

Lade- und Betriebsbedingungen

Bei dieser 22,2-V-FPV-Batterie ist die Nennspannung nicht der Endpunkt des Ladevorgangs. Wählen Sie Ladegeräte und ein zugelassenes Ladeprofil aus, die die 25,2-V-Abschaltspannung des Akkus berücksichtigen. Der angegebene Wert von 12,6 A ist der maximale Ladestrom und keine Standardeinstellung für jedes Kabel oder Ladegerät.

Legen Sie Flugzeugwarnungen und Landereserven mithilfe eines verifizierten Systemverhaltens unter Last fest. Die Entladungsunterbrechung ist kein empfohlener Landealarm. Die Zyklenlebensdauer hängt von den Lade- und Entladebedingungen und dem Kapazitätserhaltungskriterium ab. Vereinbaren Sie die Testbasis bei Verwendung der 200-Zyklen-Referenz für die Beschaffung; es handelt sich nicht um eine Garantiedauer.

Gehäuseraum und Montagespielraum

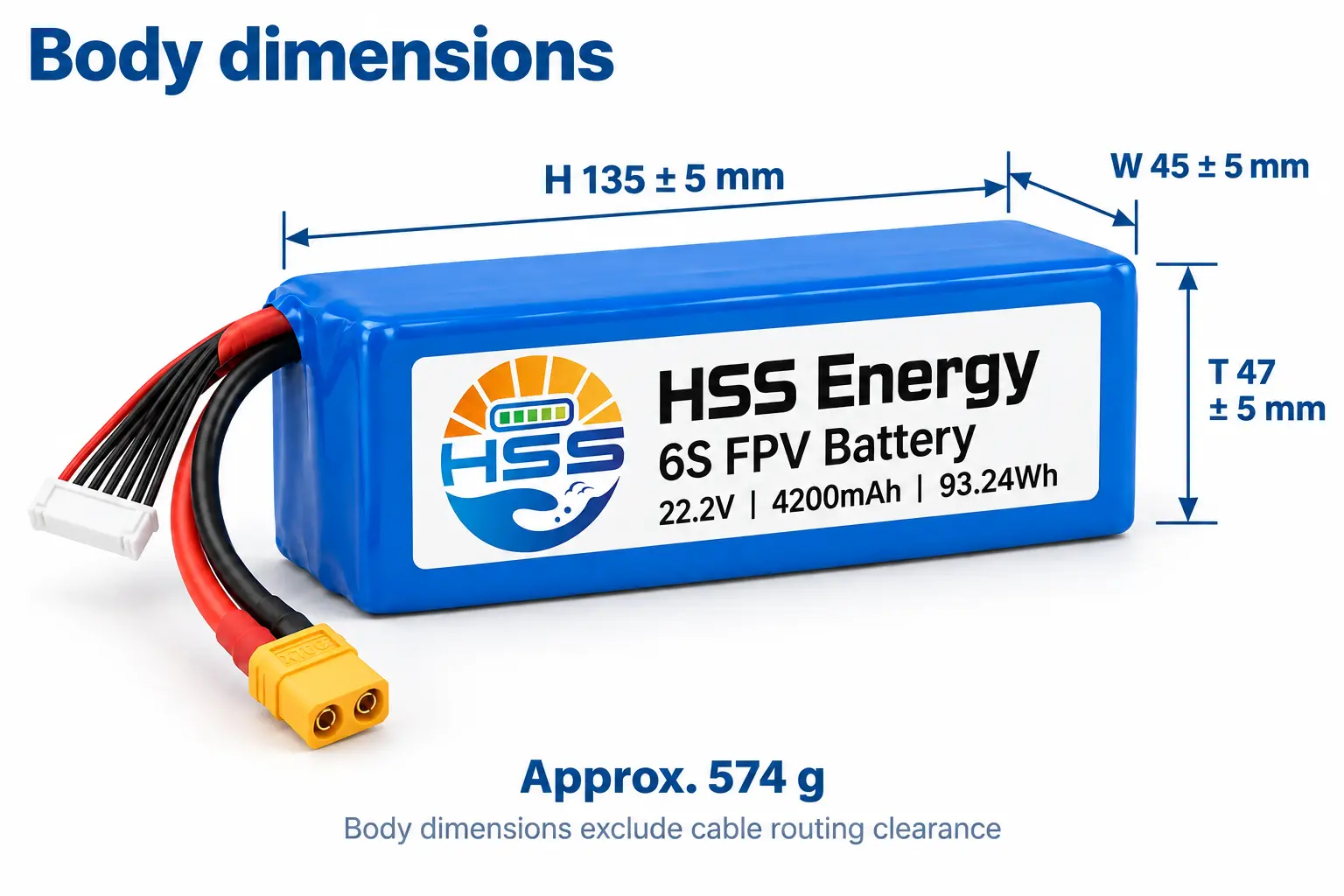

Maßdarstellung • Körpergröße und ungefähres Gewicht

H kennzeichnet die 135-mm-Körperachse, auch wenn der Rucksack horizontal gelegt wird. Berücksichtigen Sie die angegebenen Toleranzen und zusätzlichen Leitungsspielraum. Die Montagehalterung sollte das Gehäuse halten, ohne den Kabelausgang zu belasten.

Zelltyp- und Außenprüfungen

Diese halbfeste FPV-Batterie verfügt über eine blaue Wärmeschrumpf-Außenhülle. Zellchemie und äußeres Finish sind getrennte Merkmale: Bei der Sichtprüfung werden Isolierung, Etikett und Kabelausgang überprüft, bei der elektrischen Abnahme sind Messungen erforderlich.

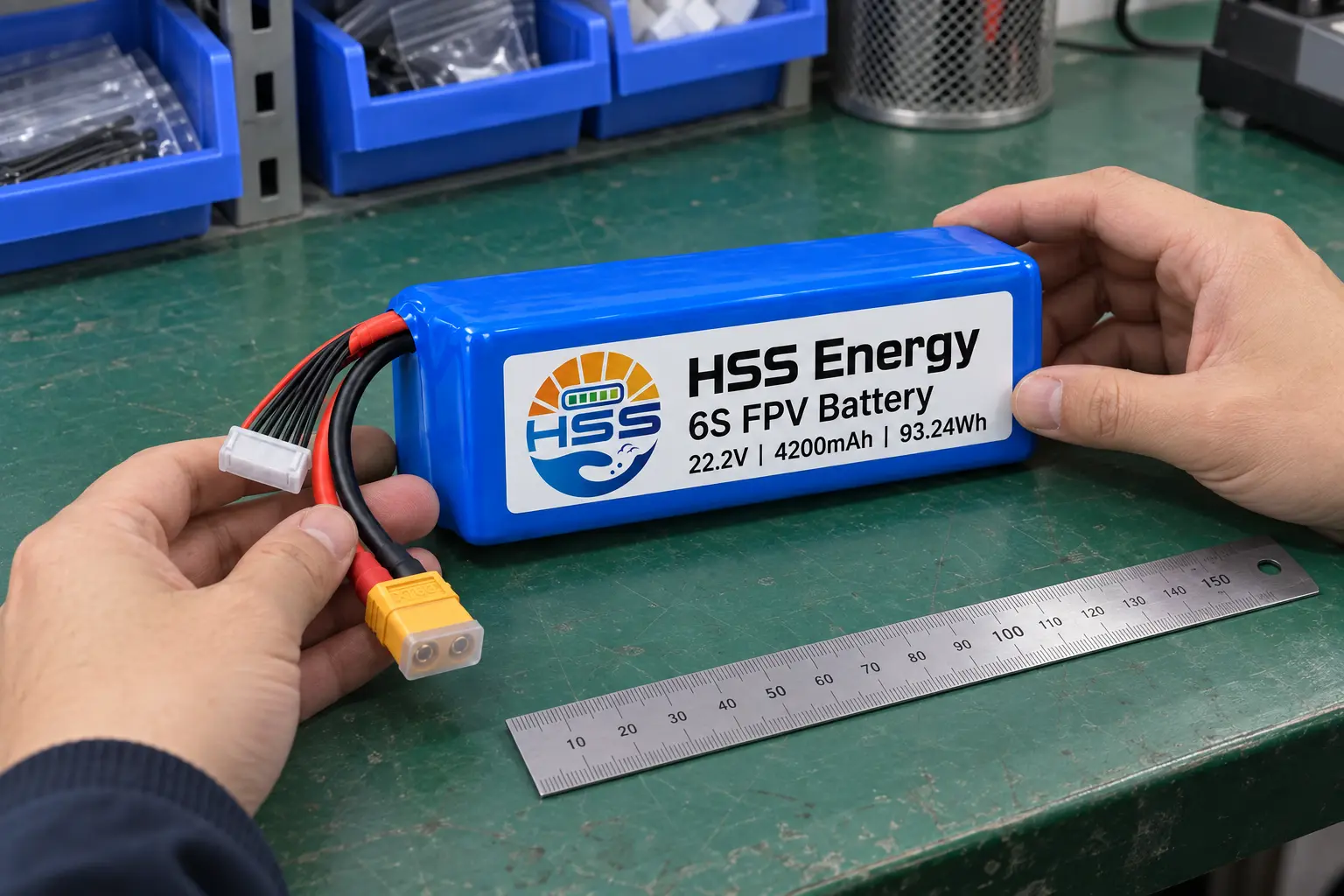

Prozessdarstellung • Außeninspektion mit Messanleitung

Dauerlast und kurze Spitzen

Der 6S 4200 mAh FPV-Akku verfügt über separate Grenzwerte für kontinuierliche und kurzzeitige Entladung. Vergleichen Sie bei der Bewertung einer 35C-FPV-Batterie das vollständige Stromprofil mit der Dauernennleistung von 147A. Die 294A-Spitzenbewertung gilt nicht länger als drei Sekunden; Es legt keine zulässige Wiederholungsrate oder durchschnittliche Belastung fest.

Der gesamte Strompfad muss die vorgesehene Aufgabe unterstützen. Stellen Sie vor dem Flug das thermische Verhalten und die zulässige Belastung für die ausgewählte Verkabelung und Steckeranordnung fest. Die optionalen Referenzteile legen keinen Anschlusswert von 147 A oder 294 A fest.

Hauptstecker und Kabelführung

Der abgebildete XT60-Anschluss ist eine optionale Referenzkonfiguration. Das Hauptkabel und der Stecker können passend zur Installation ausgewählt werden. Geben Sie in der Bestellzeichnung Steckausrichtung, Polarität und Zugentlastung an.

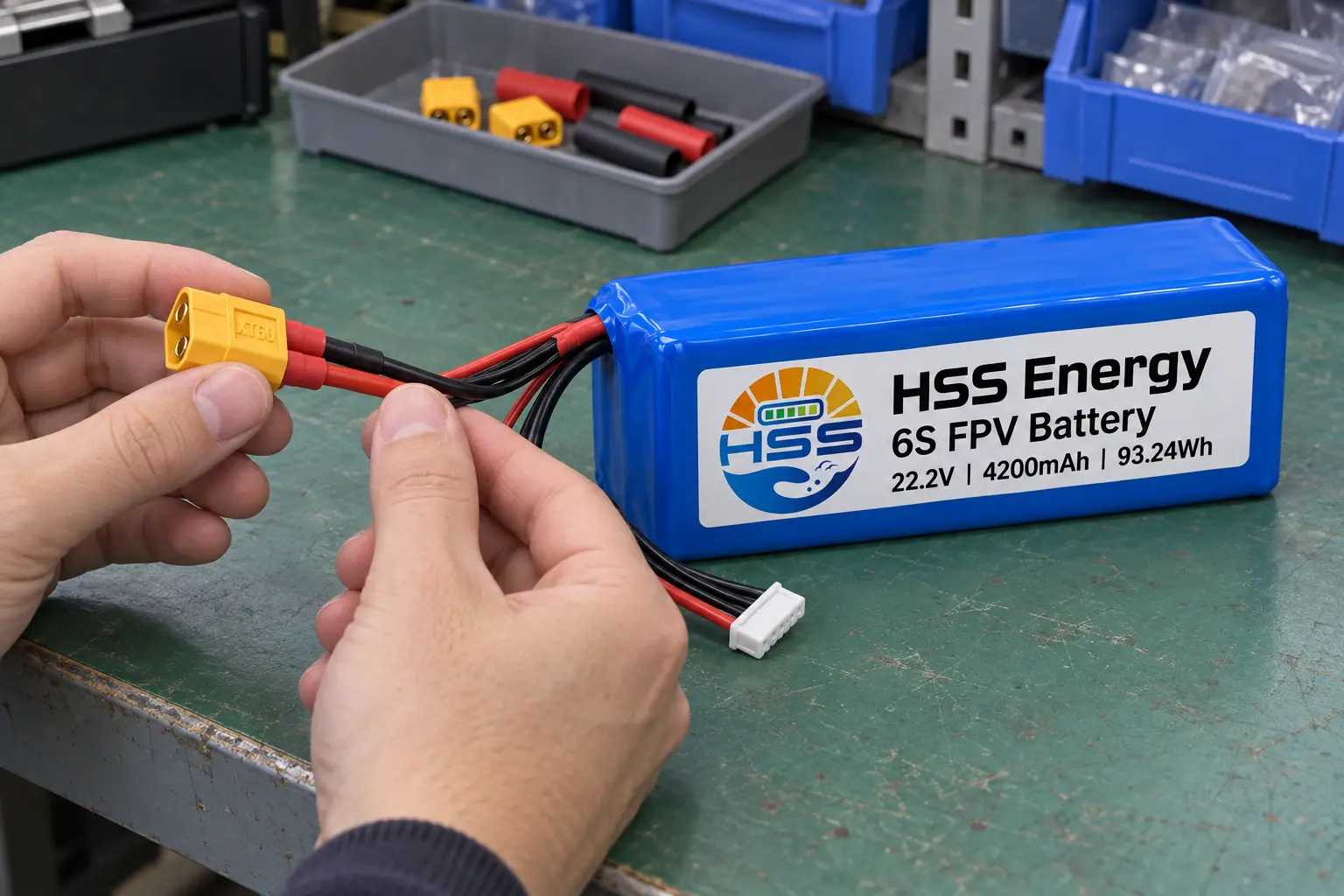

Prozessdarstellung • Prüfung des Steckergehäuses und der Zugentlastung

Untersuchen Sie das Gehäuse auf Beschädigungen und überprüfen Sie die Isolierung am Leitungsausgang. Lassen Sie genügend Freiraum für die Kabelführung, um die Verbindung am Gehäuse zu trennen, ohne an der Kabelverbindung zu ziehen.

Auswahl der Rennplattform

Wählen Sie diesen 6S FPV-Rennakku für eine Plattform mit ausreichend Platz und Masse für das etwa 574 g schwere Paket. Bewerten Sie die Gasannahme, die Spannung unter Last und die Temperatur während der geplanten Sitzung. Die Entladungswerte unterstützen den Lastvergleich; Sie definieren keine kompatible Rahmengröße und bestätigen auch nicht die Eignung für eine bestimmte Rennklasse.

Elektrische Prüfungen und Auswuchtkabelbaum

Der optionale Balance-Kabelbaum ist 22 AWG, 60 mm, mit einem XH-7P-Stecker mit der Markierung B0–B6. Bestätigen Sie vor dem Anschließen die Kontaktreihenfolge des ausgewählten Ladegeräts.

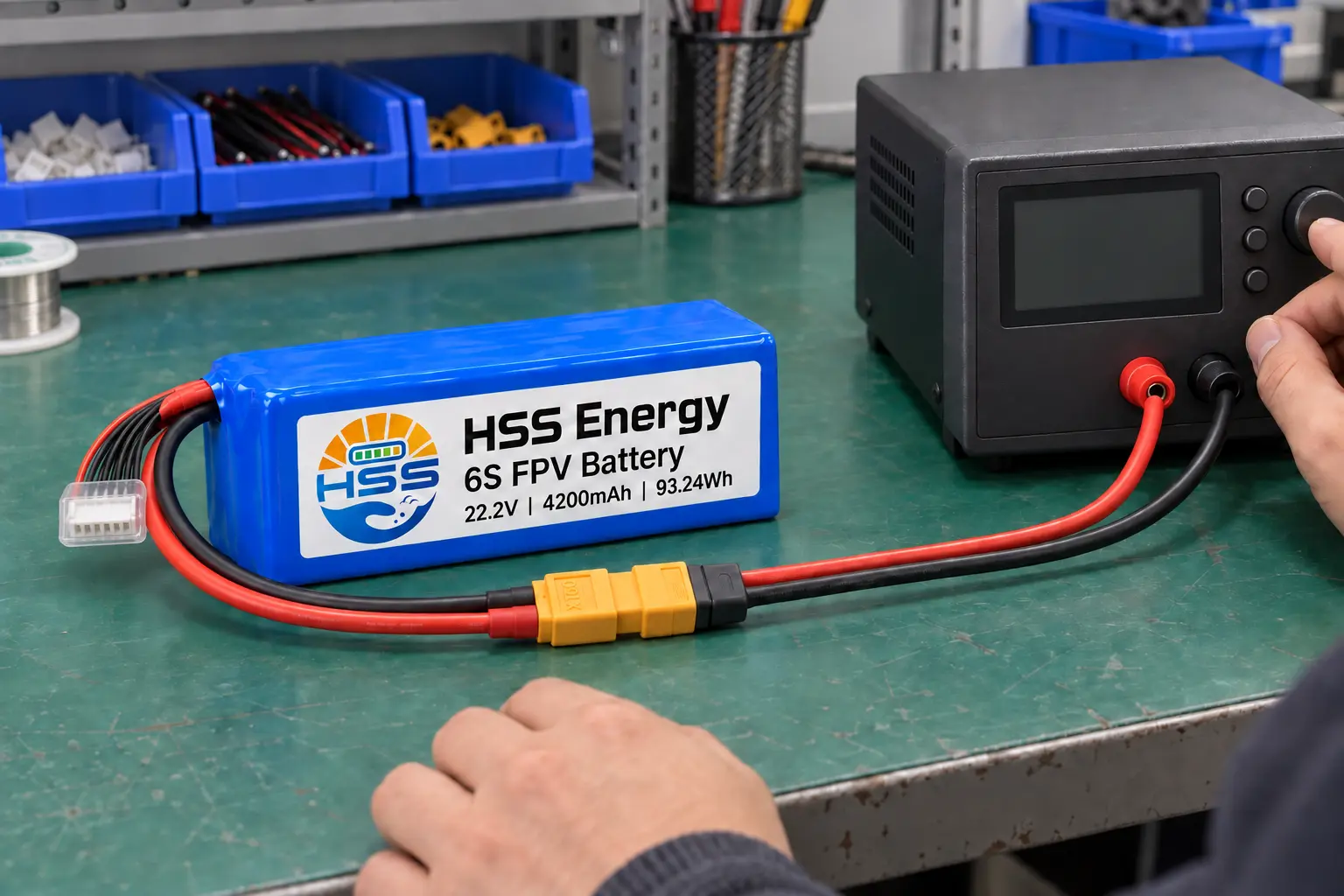

Prozessdarstellung • Aufbau der Hauptspannungsverbindung

Der abgebildete Anschluss betrifft die Gesamtspannung des Packs. Einzelne Serien-Gruppenprüfungen erfordern den Balance-Kabelbaum. Führen Sie die Spannungsprüfung getrennt von der Lastprüfung durch und protokollieren Sie die Ergebnisse anhand der Packungsidentifikation.

Geschützte Aufbewahrung und Identifizierung

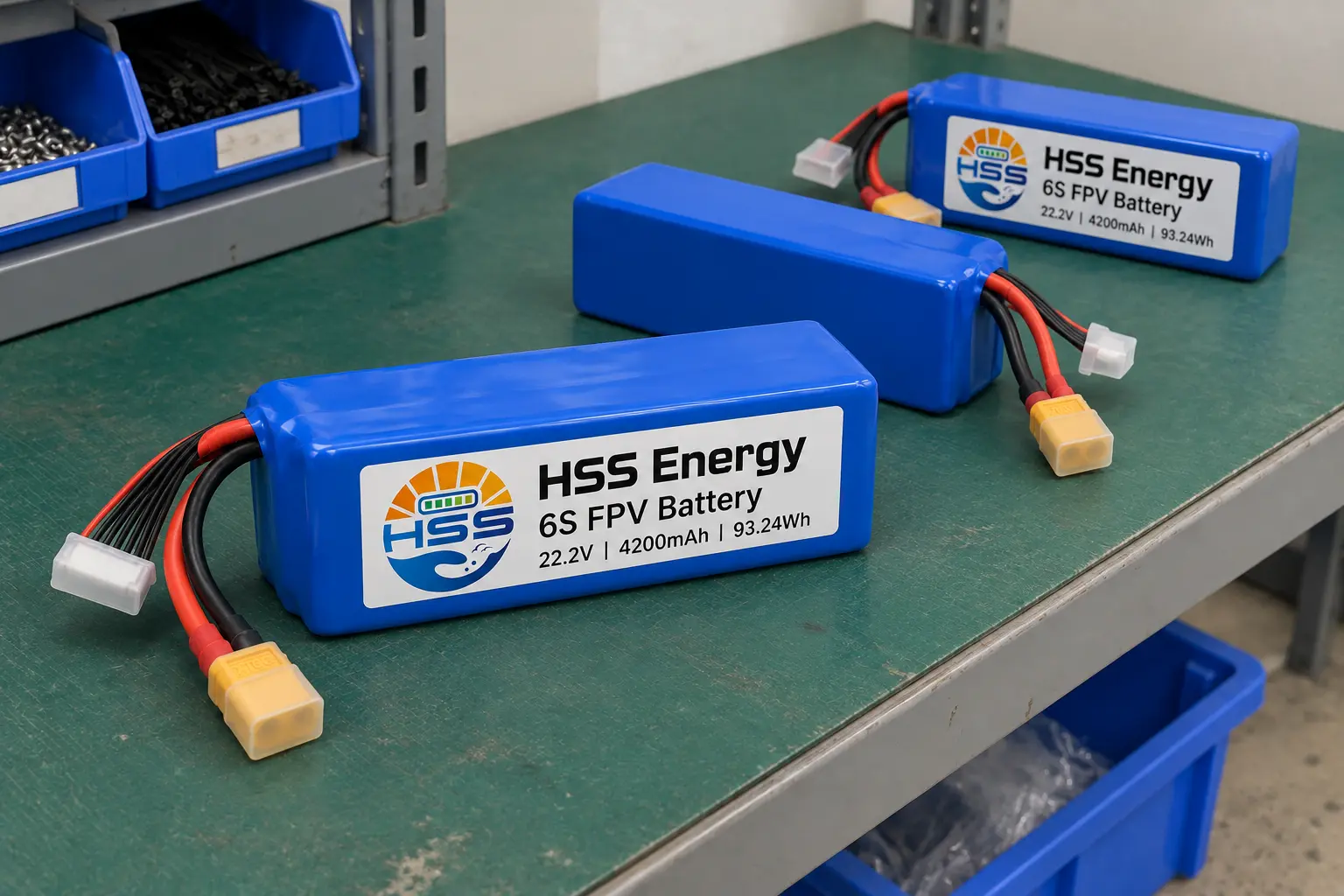

Prozessdarstellung • Getrennte Packs in geschützter Bereitstellung

Bewahren Sie die Anschlüsse und Leitungen einzeln isoliert im Stauraum jedes Rucksacks auf. Trennen Sie abgeschlossene Pakete von laufenden Arbeiten, damit Identifizierung und Inspektionsstatus klar bleiben. Diese Szene zeigt die Lagerung, nicht die aktive Alterung.

Verpackung für die ausgewählte Konfiguration

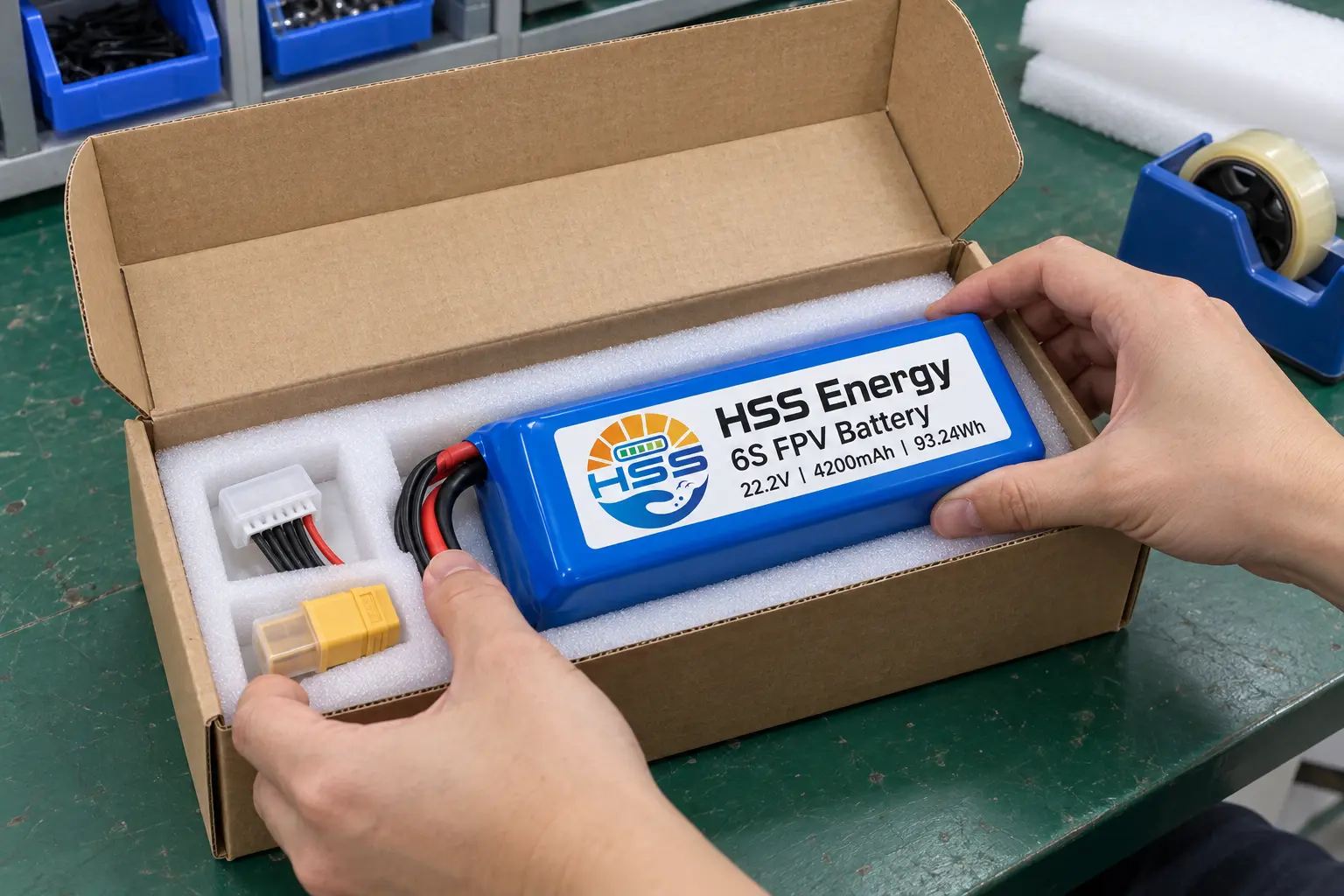

Verpackungsdarstellung • Polsterung und separate Steckeraussparungen

Die Verpackung wird nach Kundenwunsch konfiguriert. Die Polsterung sollte den Rucksackkörper stützen und gleichzeitig Platz für die ausgewählten Leitungen und geschützten Anschlüsse lassen. Überprüfen Sie vor dem Schließen, dass kein Kabel über die Kante des Kastens ragt oder unter der Batterie eingeklemmt ist. Bei der abgebildeten Einlage und dem Karton handelt es sich um Verpackungsbeispiele und nicht um eine fest gelieferte Verpackung.

FAQ

Kann das Paket jeden Akku mit der Bezeichnung 6S ersetzen?

Nein. Passen Sie den gesamten Spannungsbereich, die montierte Masse, die Rumpfhülle und den validierten Strombedarf an das Flugzeug an. Die Reihenzählung allein reicht nicht aus.

Was soll eine Stichprobenauswertung ermitteln?

Bewerten Sie die körperliche Passform, das Gleichgewicht, die Leitungsführung und das beabsichtigte Lastprofil auf der tatsächlichen Plattform. Definieren Sie Akzeptanzkriterien, bevor Sie Muster vergleichen oder Nachbestellungen aufgeben.

Wie lauten die Bestell- und Lieferbedingungen?

Fordern Sie ein Angebot für die ausgewählte Konfiguration und Menge an. Mindestmenge, Musterverfügbarkeit, Lieferzeit und Garantiebedingungen werden für die Bestellung vereinbart und nicht auf dieser Seite angenommen.

Welche Transportdokumente gelten?

Fordern Sie Dokumente an, die für die genaue Batteriekonfiguration und den Bestimmungsort gelten. Diese Seite erhebt keinen Anspruch auf ein bestimmtes Zertifikat, eine genehmigte Versandroute oder eine bestimmte Spediteurakzeptanz.

Für die HSS Energy 6S 4200 mAh FPV-Batterie sollten in der Bestellspezifikation die Montagezeichnung, der erwartete Strom über die Zeit, ausgewählte Schnittstellen und die Verpackungsanordnung angegeben sein. Bewahren Sie die genehmigte Musterkonfiguration als Referenz für spätere Bestellungen auf.
