6S 30000 mAh UAV-Batterie

Die 6S 30000 mAh UAV-Batterie von HSS Energy ist ein 22,2 V, 30 Ah Semi-Solid-State-Akku, der auf einer Einzelzellenplattform mit 350 Wh/kg aufgebaut ist. Die Nennenergie beträgt 666 Wh und die Masse des fertigen Pakets beträgt ungefähr 2,05 kg, was eine berechnete Referenz für das vollständige Paket von ungefähr 325 Wh/kg ergibt. Durch die Breite von 68 mm bleibt das Gehäuse wesentlich schmaler als die 40-Ah-Hochenergieplattform, während die verifizierte 90-A-Dauerleistung dieser SKU eine andere Rolle als die leichteren 16-Ah- und 22-Ah-Optionen verleiht.

Der Hauptkaufgrund ist nicht allein die maximale Kapazität. HSS 6S30Ah ist für kundenspezifische 6S-Flugzeugprogramme geeignet, die einen stärkeren Dauerstromschritt benötigen und gleichzeitig in einer bekannten 22,2-V-Architektur bleiben. Die endgültige Eignung hängt immer noch von den Spannungsgrenzen des Flugzeugs, dem Dauer- und Maximalstrom, der Maximalstromdauer, der Batteriefachgeometrie, dem Anschluss, dem Ladegerätprofil, der Temperatur und der Probenvalidierung ab.

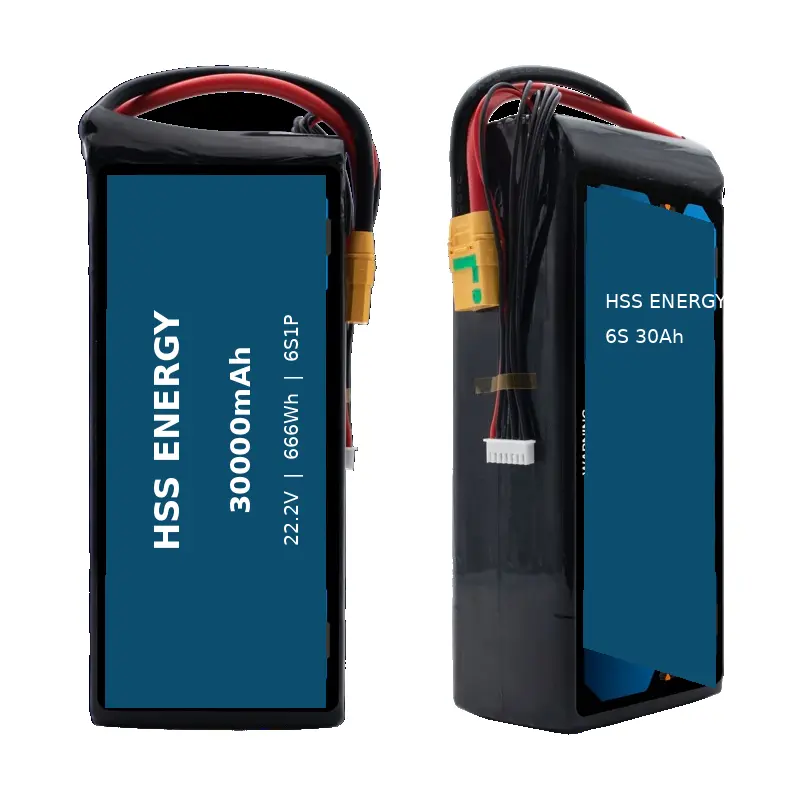

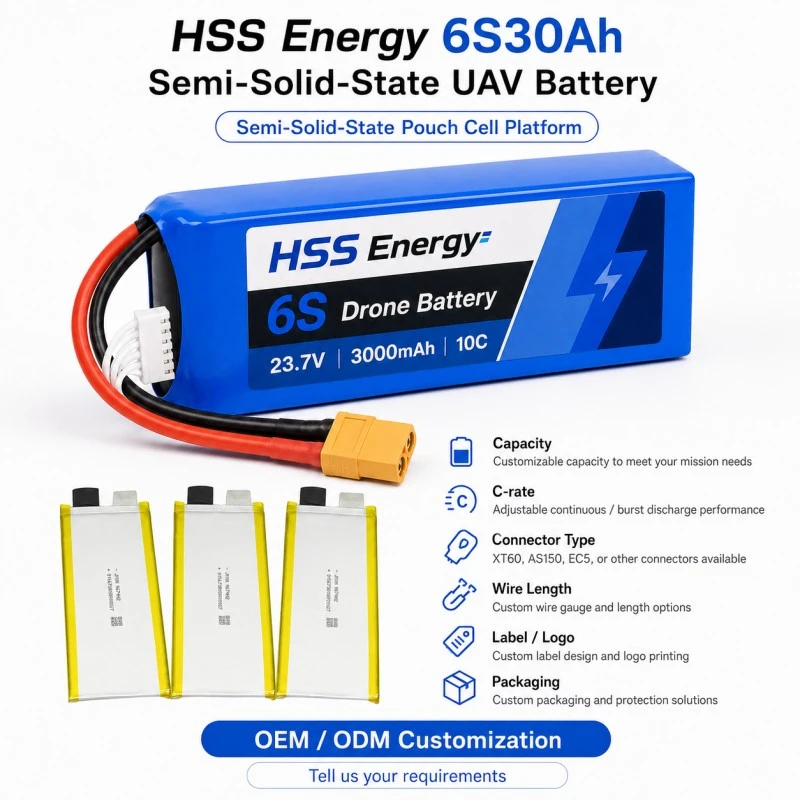

HSS Energy HSS 6S30Ah Produktansichten von vorne und von der Seite.

Produktspezifikationen – Elektrik und Energie

Produktspezifikationen – Betrieb, Mechanik und Schnittstelle

Die Ergebnisse der Zyklenlebensdauer variieren je nach Lade-/Entladerate, Entladetiefe, Temperatur, Lagerungspraxis und Kriterien für das Ende der Lebensdauer. Nutzen Sie die Prüf- und Abnahmebedingungen, die für die genehmigte bestellte Konfiguration gelten.

Aktuelle Grenze: Dauerlast zuerst, maximaler Strom zweitens

Für diese Semi-Solid-State-UAV-Batterie beträgt die verifizierte Dauernennleistung 90 A bei 3 °C. Der 300-A-Wert entspricht der maximalen Entladeleistung von 10 °C und sollte nicht als Dauerstrom betrachtet werden. Die anwendbare maximale Stromdauer wird entsprechend der genehmigten Batteriekonfiguration, den Startbedingungen, der Kühlung, der Temperatur und dem Arbeitszyklus des Flugzeugs definiert. Stellen Sie gemessene Stromprotokolle bereit, wenn sich das Antriebssystem der oberen Stromgrenze nähert.

Warum 30 Ah in der HSS 6S-Produktmatrix vorhanden sind

HSS 6S30Ah ist keine vergrößerte 22-Ah-Seite und es ist keine reduzierte 40-Ah-Seite. Seine Matrixrolle ist ein höherer Dauerstrom innerhalb der 6S-Familie. Der folgende Vergleich ist eine Orientierungshilfe für die Auswahl einer Produktfamilie, basierend auf verifizierter Energie, Masse, Dauerstrom, Zellplattform und mechanischer Hülle; Es handelt sich nicht um eine automatische Luftfahrzeugkompatibilitätserklärung.

Im Vergleich zum HSS 6S22Ah bietet die 30-Ah-Plattform eine zusätzliche Nennenergie von 177,6 Wh und einen Dauerstrom von 24 A und erhöht gleichzeitig die ungefähre Packungsmasse um etwa 430 g und die Breite um 13 mm. Verglichen mit der 40-Ah-High-Energy-Plattform trägt HSS 6S30Ah 222 Wh weniger Nennenergie, hat aber einen um 10 A höheren Dauerstrom, ist etwa 300 g leichter und verwendet eine dünnere und kürzere Hülle von 68 x 78 x 195 mm. Aus diesem Grund gehört die Rolle der 6S-Hochstrom-UAV-Batterie zum 30-Ah-Steckplatz und ist nicht in der gesamten Familie dupliziert.

Anwendungsbereich: Funktionierende 6S-Flugzeuge, die mehr Dauerstrom benötigen

Die Position der 30-Ah-Drohnenbatterie richtet sich an kundenspezifische 6S-Flugzeuge, bei denen ein nachhaltiger Strombedarf ein zentraler Auswahlfaktor ist. Die primäre Passform ist eine maßgeschneiderte 6S-Utility- oder funktionierende Multirotor-Plattform, die etwa 2,05 kg Batteriemasse und das 68 x 78 x 195 mm große Paket aufnehmen kann. Die Sekundärbewertung kann kompatible landwirtschaftliche, industrielle Beobachtungs- oder großformatige Multirotor-Projekte umfassen, wenn die vollständigen Spannungs-, Strom-, Mechanik- und Ladegerätanforderungen bestätigt sind.

Mechanische und Power-Path-Passform

Ein UAV-Lithiumbatteriesatz sollte als Teil der Flugzeuginstallation und nicht als isolierte Kapazitätszahl bewertet werden. Bestätigen Sie den Schwerpunkt, die Halterung, den Anschlusszugang, den Kabelbiegeradius, die Kühlung, den Batterieentfernungsweg und den maximal installierten Bereich. Das Referenz-10AWG-Stromkabel und der XT90-Stecker sind Optionen, daher sollten die endgültige Kabellänge, Polarität, Ausgangsrichtung und Steckeranordnung in der genehmigten Zeichnung eingefroren werden.

OEM-Auswahleingänge

Für eine Überprüfung der UAV-Batterie mit 22,2 V und 30.000 mAh senden Sie HSS Energy den Flugzeug- oder Projekttyp, den Betriebsspannungsbereich, den Dauerstrom, den maximalen Strom und die maximale Dauer, das Zielmissionsprofil, die maximale Batteriemasse, die Zeichnung des Batteriefachs, den Anschluss, die Kabellänge, Informationen zum Ladegerät, die Betriebstemperatur, die Probenmenge und das Ziel.

Wenn 30 Ah nicht der richtige Matrix-Steckplatz ist

Transparenz des Produktionsprozesses für OEM-Käufer

Bei dieser stromstärkeren 6S-Plattform hilft die Prozesstransparenz OEM-Käufern zu verstehen, wie die Zellprozessvorbereitung und die Elektrodenverarbeitungsausrüstung in den Fertigungsablauf passen. Die folgenden Werkstattfotos zeigen Produktionsanlagen und organisierte Prozessbereiche. Sie werden nur als Fertigungskontext dargestellt; Die Anforderungen an die Endproduktqualität werden durch die genehmigte Spezifikation und den Musterannahmeplan definiert.

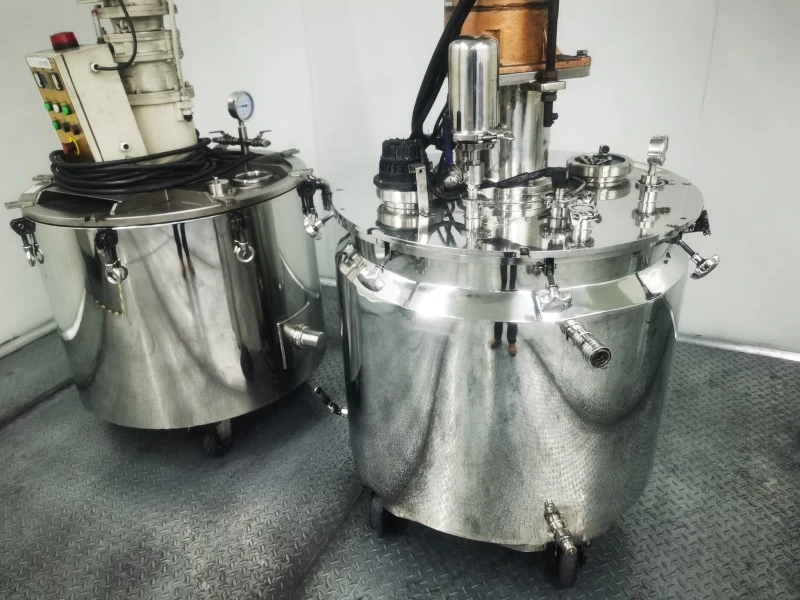

Zellprozess-Mischanlagen im Produktionsbereich.

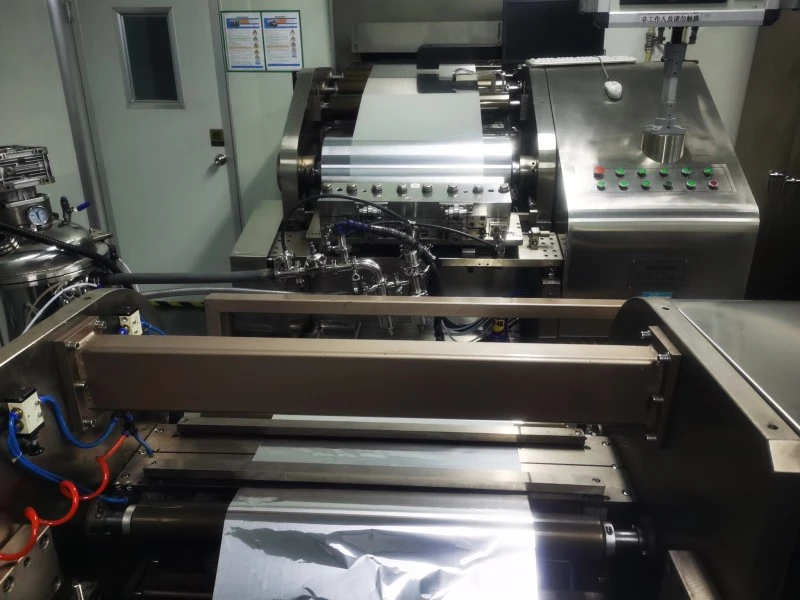

Elektrodenbearbeitungsgeräte im Produktionsablauf.

Von der aktuellen Anforderung zur freigegebenen Konfiguration

Der kommerzielle Weg für HSS 6S30Ah sollte mit dem Flugzeugstromprofil beginnen und nicht nur mit der Kapazität. HSS Energy kann dann die elektrischen Grenzwerte, den mechanischen Bereich, die Kabel- und Steckerkonfiguration, das Etikett, die Anforderungen an das Ladegerät und die Musterannahmekriterien einfrieren, bevor die Auftragszeichnung freigegeben wird.

Checkliste zum Einfrieren der OEM-Konfiguration

Häufig gestellte Fragen

Welche Hauptrolle spielt HSS 6S30Ah in der Produktmatrix?

Es handelt sich um die stromstärkere 6S-Option in der aktuellen HSS-Kapazitätsmatrix. Es kombiniert 666 Wh Nennenergie mit 90 A Dauerentladung und einem Gehäuse von 68 x 78 x 195 mm, positioniert zwischen der leichteren 22-Ah-Plattform und der 40-Ah-Plattform mit der höheren installierten Energie.

Beschreiben 350Wh/kg den fertigen Akku?

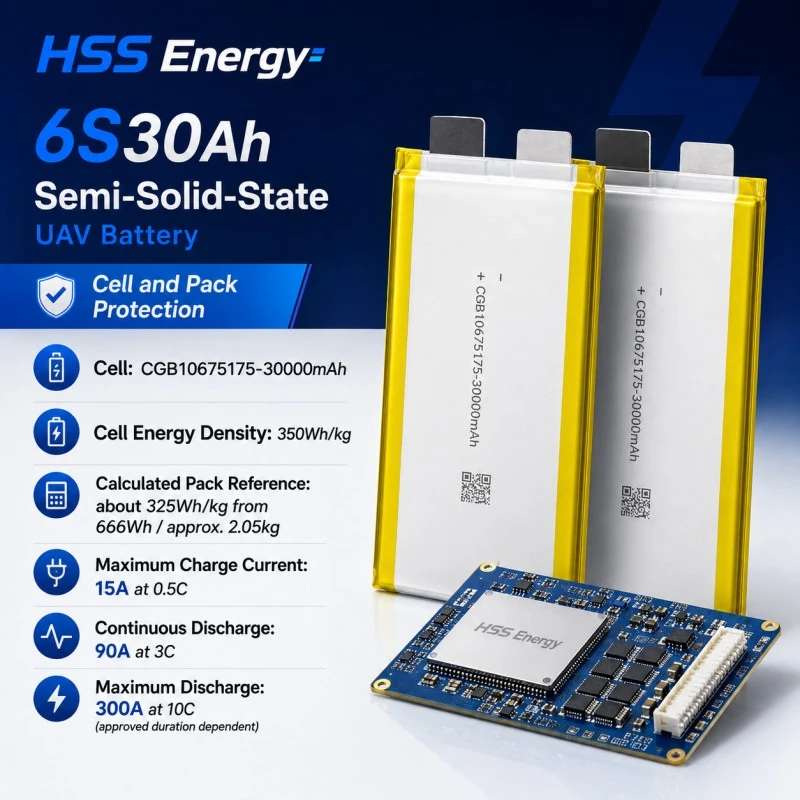

Nein. 350 Wh/kg ist der Energiedichtewert der einzelnen Zellen. Basierend auf einer Nennenergie von 666 Wh und einer fertigen Masse von ca. 2,05 kg liegt die berechnete Referenz für das komplette Paket bei ca. 325 Wh/kg.

Ist 300 A die Dauerentladungsleistung?

Nein. Die kontinuierliche Entladung beträgt 90 A bei 3 °C. Der 300-A-Wert ist die maximale Entladung bei 10 °C und die anwendbare Dauer richtet sich nach der genehmigten Konfiguration und den Betriebsbedingungen.

Warum sollte ich 30 Ah statt 40 Ah wählen?

Wählen Sie 30 Ah, wenn die 90-A-Dauerstromnennleistung, die etwa 300 g geringere Masse und die kleinere Hülle von 68 x 78 x 195 mm wichtiger sind als die höhere installierte Energie und die höher berechnete Referenz für die spezifische Packenergie der 40-Ah-Plattform.

Welche Ladeeinstellungen sind festgelegt?

Der maximale Ladestrom beträgt 15 A bei 0,5 °C mit einer Ladeabschaltung von 25,5 V. Verwenden Sie das für die bestellte 6S-Konfiguration zugelassene Ladeprofil und den Waagenanschluss.

Können XT90, Kabellänge und Kabelrichtung angepasst werden?

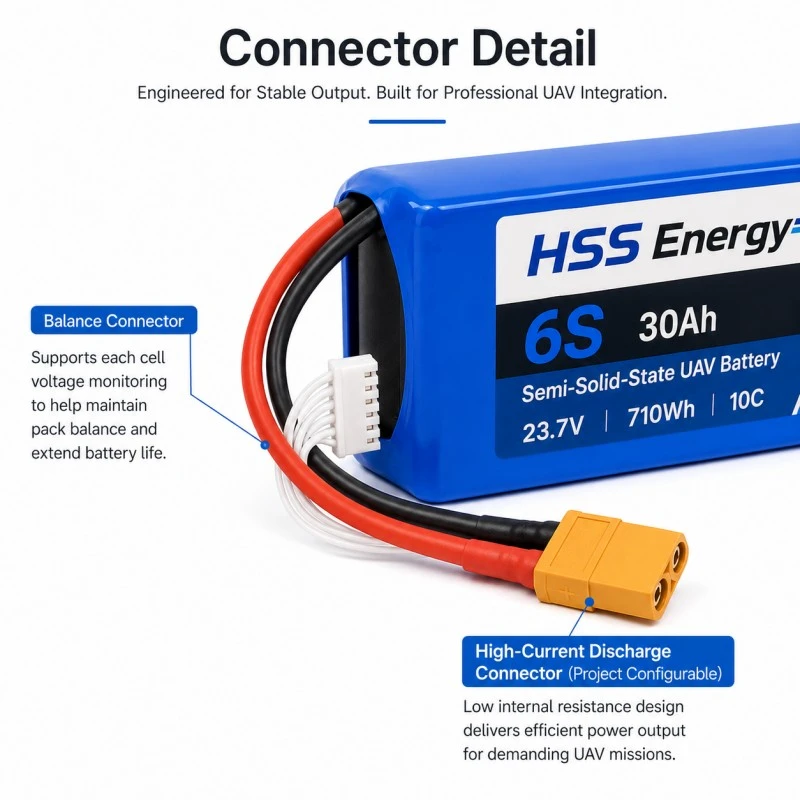

Die Referenzkonfiguration umfasst einen optionalen XT90-Anschluss, ein 150-mm-Stromkabel mit 10 AWG und einen XH-7P-Balance-Anschluss. Endgültiger Stecker, Kabellänge, Polarität und Ausgangsrichtung können überprüft und auf der genehmigten Bestellzeichnung aufgezeichnet werden.

Ist dies ein Ersatz für eine proprietäre intelligente UAV-Batterie?

Nicht automatisch. Proprietäre Systeme erfordern möglicherweise Kommunikations-, Gehäuse-, Verriegelungs-, Überwachungs- oder Ladefunktionen, die über Spannung und Kapazität hinausgehen. Senden Sie die Details zur Flugzeugbatterieschnittstelle und zum Ladegerät zur Überprüfung.

Senden Sie das Stromprofil des Flugzeugs, die Batteriefachzeichnung und die Ladegerätedetails, damit HSS Energy bestätigen kann, ob HSS 6S30Ah die richtige Matrixposition für die Probenahme ist.
